Je suis en train de modifier le boîtier mini-ITX du Fractal Era afin d'y intégrer un système entièrement refroidi à l'eau. La dernière fois, j'avais du mal avec la ventilation du refroidissement à eau. Grâce à l'aide de la communauté digitec, j'ai pu faire avancer le projet et même faire fonctionner le PC.
Horrible : le trou
Excellentes : les températures
Les températures du chipset et du SSD étaient dans la fourchette des valeurs précédemment mesurées de l'Era avec socle modifié. Elles étaient cependant légèrement plus élevées qu'auparavant. Mais c'est probablement parce que j'utilise une carte mère différente.
Le volume sonore est lui aussi différent : avec le refroidissement à eau, j'avais des valeurs plus basses qu'auparavant avec un maximum de 42 dB. En étant sollicité, le système sans refroidissement à eau était plus de deux fois plus bruyant.
Qu'est-ce que j'ai pu jurer : j'ai retourné l'Era, je l'ai vraiment secoué et je l'ai laissé tourner pendant des heures. Les bulles d'air ne voulaient tout simplement pas sortir de ce satané circuit d'eau. Heureusement, vous m'avez aidé avec vos commentaires. Sur vos conseils, j'ai agrandi le réservoir du refroidisseur de processeur Barrow avec un raccord rapide et j'ai connecté un autre réservoir de compensation à l'extérieur du boîtier. Il a seulement fallu quelques heures pour sortir l'air du circuit.
En coulisse

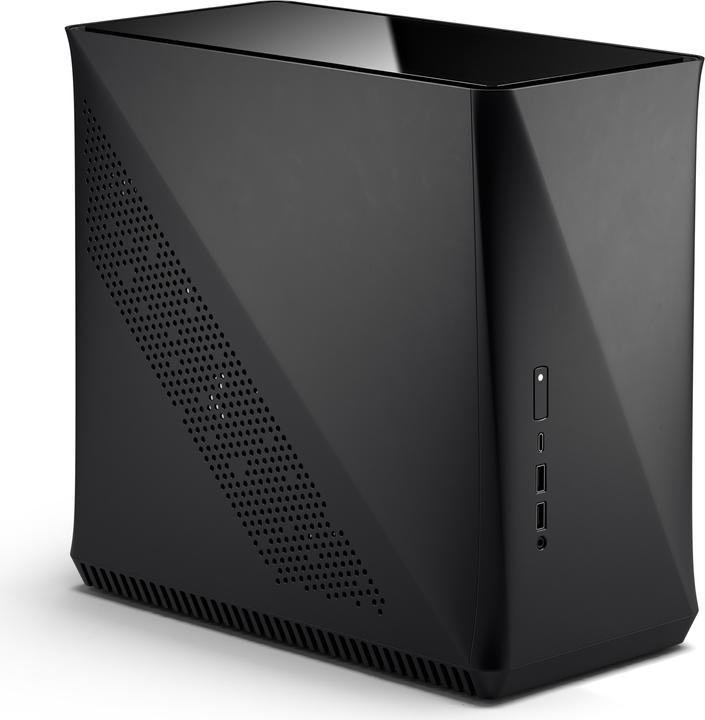

Modding : le Fractal Era ne fonctionne pas (pour l'instant)
par Kevin Hofer
À vrai dire, j'en ai encore plus bavé avec la carte graphique qu'avec les bulles de la ventilation. Pour rappel, la carte graphique était trop large et je n'ai pas pu remettre le panneau latéral. Il était malheureusement impossible de monter la carte graphique verticalement, car il n'y avait pas assez de place à côté de l'alimentation électrique. Comme je l'ai découvert lors du fraisage, j'ai dû enlever plus de matière que prévu : les raccords ne rentraient pas non plus dans le boîtier et le tuyau était un peu écrasé.

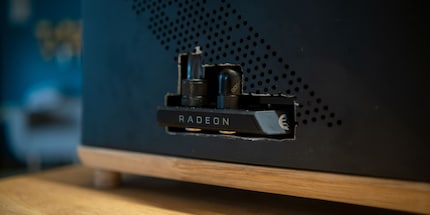

Peu attrayant : pour que la carte graphique puisse tenir dans le boîtier, j'ai dû fraiser le panneau latéral.
Comme un tel trou dans le boîtier est très inesthétique et que beaucoup de poussière y pénètre, j'ai imprimé un couvercle en PLA de bois avec mon imprimante 3D. Plus tard, j'opterai très probablement pour un panneau avec capteurs, qui me donnera toutes les informations nécessaires sur la température et cie. L'ordinateur sera alors beaucoup plus agréable à regarder. Mais pour l'instant, cette solution devrait faire l'affaire. Je voulais savoir si le refroidissement à eau de l'Era était vraiment efficace.

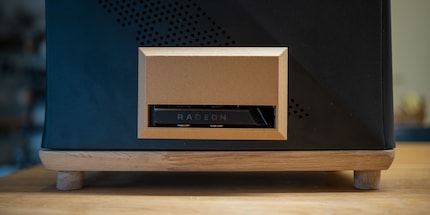

Plus joli, mais pas assez joli : j'ai fait appel à l'impression 3D pour créer un panneau qui devrait faire l'affaire pour l'instant.

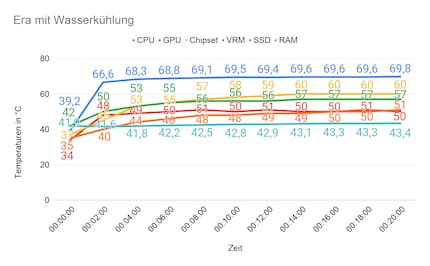

J'ai pu allumer le PC pour la première fois et voilà qu'il fonctionne. C'est pas génial ça ? J'ai immédiatement commencé les tests de stress HeavyLoad pour le CPU et FurMark pour le GPU, et les ai laissés fonctionner pendant 20 minutes. J'ai enregistré les températures avec HWInfo64. J'ai laissé le contrôle du ventilateur du BIOS sur le réglage standard. J'ai également laissé tout le reste tel quel, j'ai seulement activé XMP.
Volume en mode veille : 35 dB ; volume quand utilisé : 42 dB ; température ambiante : 21,5°C
Au bout de 20 minutes, un large sourire s'est dessiné sur mes lèvres : le 5950X atteint presque 70°C et le 6800 XT près de 51°C. Ce sont d'excellentes valeurs. Dans ma revue, le 5950X a atteint une température de 65°C avec un test de performance Cinebench R20 beaucoup plus court, mais il n'a fonctionné qu'à 3,8 GHz sur tous les cœurs et en banc d'essai. Lors de mon test avec HeavyLoad qui a duré près de 40 fois plus longtemps, le CPU a été sollicité à 4,1 GHz. Les différences de température sont encore plus frappantes chez le 6800 XT. Lors de la revue de la carte, elle a atteint un maximum de 75°C en banc d'essai.
Comparer ces résultats avec l'Era avec socle modifié (en allemand) sans refroidissement à eau est plutôt difficile, car j'y ai installé d'autres composants. Néanmoins, la comparaison montre à quel point le refroidissement à eau est efficace : le 3600XT et le 2070 Super ont atteint respectivement 86°C et 68°C. C'est une énorme différence. Surtout si l'on considère que les composants plus puissants que j'ai installés avec le refroidissement à eau génèrent également beaucoup plus de chaleur.
Dans l'ensemble, je suis très satisfait de mon mod. Surtout, les températures sont excellentes pour une construction mini-ITX. Ce qui est ennuyeux, c'est le trou dans le panneau latéral ; principalement parce que j'ai dû le faire plus gros que prévu. Je vais maintenant commencer à chercher un panneau approprié pour le recouvrir. J'y afficherai alors la température du PC, ou le temps qu'il fait dehors. Si vous avez une meilleure idée pour dissimuler le trou, faites-m’en part dans les commentaires. De nouveaux filtres à poussière sont également en cours d'élaboration. Après tout, je ne veux pas d'un sac d'aspirateur, c'est un PC que je veux sur mon bureau. Et peut-être que je ferai aussi un nouveau panneau pour le dessus.
