Les avantages du Fractal Design Meshify S2 pour le watercooling personnalisé

11/9/2019

Traduction : traduction automatique

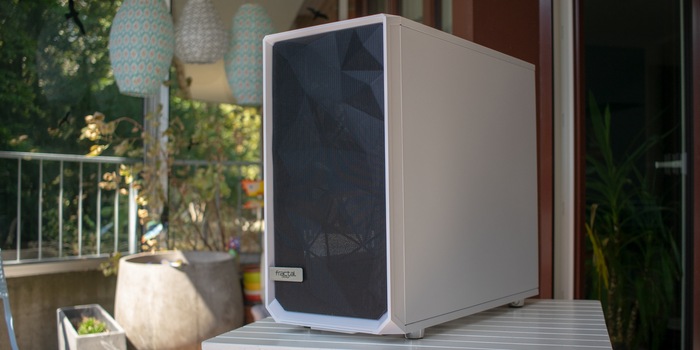

Avec le Meshify S2, Fractal Design livre un boîtier midi solide avec maillage frontal et supérieur, basé sur le Define S2. Que vaut cette pièce pour le refroidissement à eau customisé ?

La société suédoise de boîtiers Fractal Design n'est pas connue pour ses boîtiers extravagants. Ils sont simples et sans fioritures. Les mauvaises langues diront même qu'ils sont ennuyeux
.
Ce n'est pas tout à fait faux.

Le Meshify S2 est en fait un Fractal Define S2 avec une maille frontale et supérieure. Le Define S2 est lui-même basé sur le Define R6. Fractal sort donc le même boîtier pour la troisième fois, avec une forme légèrement différente. Quoi qu'il en soit, j'aime la simplicité du design. C'est pourquoi, après le Define R6, j'ai décidé de prendre le train en marche et d'installer mes composants dans le Meshify S2, y compris le système de watercooling complet Hydro X Series de Corsair.

Boîtier PC

Fractal Meshify S2 White - TG

E-ATX, Mini-ITX, mATX, ATX

Conception modulaire du boîtier

Dans le Meshify S2, il est possible d'installer des radiateurs en haut, en bas et à l'avant. En haut jusqu'à 420 mm, à l'avant jusqu'à 360 mm, en bas jusqu'à 280 mm et à l'arrière jusqu'à 120 mm. Pour ceux qui préfèrent le refroidissement par air, neuf emplacements pour ventilateurs sont disponibles. Pour éviter que la poussière ne pénètre dans le boîtier, des filtres à poussière amovibles sont montés en bas, à l'avant et en haut.

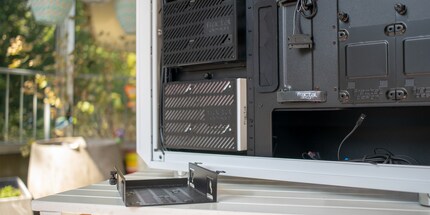

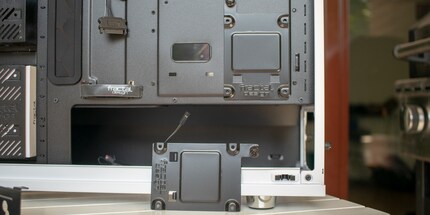

En ce qui concerne le facteur de forme, ATX, mATX, Mini ITX et E-ATX sont disponibles. Les cartes mères E-ATX peuvent avoir une largeur maximale de 285 millimètres. Le Meshify S2 n'a pas de cœur pour les lecteurs optiques. Trois supports de 3,5 pouces et deux supports de 2,5 pouces sont disponibles à l'arrière. À l'avant, au-dessus du PSU, deux autres supports de 2,5 pouces sont disponibles en option. Je peux retirer ces supports pour avoir plus de place pour le watercooling, la gestion des câbles ou autre.

Le boîtier de 538×233×465 millimètres pèse environ 10 kilogrammes net. Il est disponible avec fenêtre latérale en noir et blanc/noir et sans fenêtre latérale en noir. Il manque un boîtier entièrement blanc.

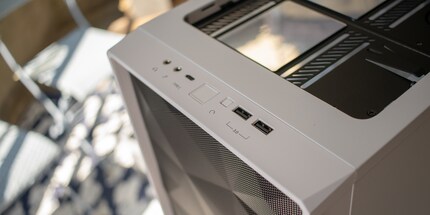

Le boîtier donne une impression de solidité et les matériaux semblent majoritairement de bonne qualité. Seule la façade avec E/S est en plastique. Cela fait un peu bon marché. Un effet secondaire peu agréable est que le blanc de la façade ne correspond pas au blanc du reste du boîtier.

Comment s'installe-t-il ?

Chaque fois que je construis un nouveau PC, je me dis que ce boîtier devrait avoir suffisamment de place pour répondre à mes attentes. Et à chaque fois, je suis déçu. Voyons si c'est la même chose avec le Meshify S2.

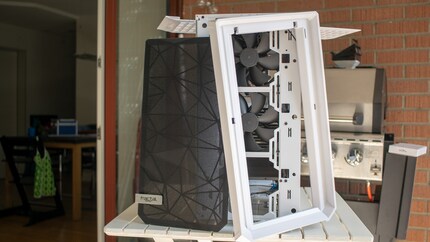

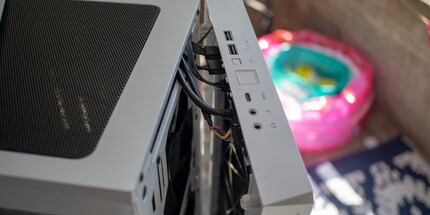

Pour commencer, je retire tout ce qui peut être retiré avec des vis. Cela inclut les supports de disque, les filtres et toute la façade. Je ne peux retirer complètement ce dernier qu'en dévissant le panneau de connexion avant. C'est compliqué, d'autant plus que le panneau est difficilement accessible avec un tournevis.

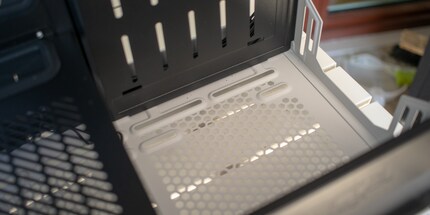

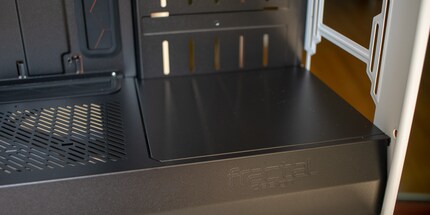

La partie avant du panneau du PSU peut également être retirée. J'ai ainsi accès au radiateur inférieur. En façade, je peux monter le ventilateur et le radiateur sur toute la surface. Le panneau arrière à droite de la carte mère, à l'arrière duquel se trouvent les supports de 3,5 pouces, peut également être retiré à l'aide de vis. Le reste du boîtier est riveté. Si je souhaite modeler ces pièces, je devrais percer les rivets.

Pour l'essai, je laisse le boîtier dans son état actuel. Je vaporise le panneau arrière amovible en blanc mat pour le build. Aussi pour tester si le matériau se vaporise bien. Pour info, c'est le cas. La peinture tient bien, même sans ponçage.

Premières étapes

La prochaine étape consiste à installer les composants. C'est un peu délicat. Je ne parle pas des suspects habituels comme la carte mère, la mémoire vive et le processeur. Fractal s'en est occupé et a placé des trous pour les câbles à tous les endroits importants. C'est le même système que pour les autres boîtiers Fractal et il fonctionne parfaitement. Ce dont je parle, c'est d'un radiateur de 360 mm, d'un radiateur de 280 mm et du réservoir avec pompe.

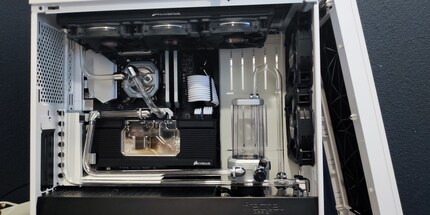

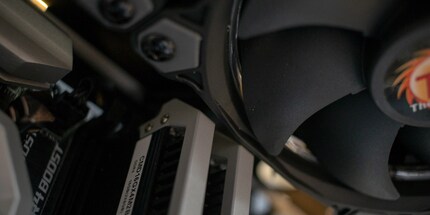

Je ne peux pas installer le radiateur 280 en haut. Il est trop large et se heurte à ma RAM High Rise. Avec la RAM High Rise, le boîtier ne convient que pour les radiateurs avec des ventilateurs de 120. Je décide donc d'installer le 360 en haut et le 280 à l'avant.

Pour commencer, je veux placer les ports d'entrée et de sortie du radiateur 360 à l'arrière du boîtier. Dans une vidéo de JayzTwoCents, j'ai vu qu'il faisait passer le tube qui relie le radiateur supérieur à l'avant vers l'arrière, devant le radiateur supérieur. C'est ce que je veux essayer. Puis je constate que ce n'est pas possible.

Merde.

Deux raisons d'échec : comme j'ai de la RAM High Rise, je dois placer le radiateur 360 sur le bord du boîtier. Là, je n'ai pas de place pour le tube à cause de la fenêtre latérale. Cela ne fonctionnerait pas non plus, car je ne peux pas placer le radiateur 280 à l'avant à la bonne hauteur - en raison des possibilités de fixation à l'avant, je ne peux pas déplacer le radiateur en continu. En d'autres termes, je ne peux pas visser le radiateur à la hauteur exacte à laquelle je voudrais le placer .

Je décide d'inverser le radiateur 280 et de placer les ports d'entrée/sortie en bas. Comme je le constate rapidement, je ne peux pas non plus le fixer comme je le souhaiterais. Pour une prochaine version du boîtier, il serait judicieux de prévoir une possibilité de fixation sans palier. Il serait également utile d'étirer le boîtier en hauteur au-dessus de la carte mère. Cela permettrait d'installer des radiateurs plus larges en haut, même avec une RAM à haut niveau.

Il faut trouver un nouveau plan pour le radiateur de 280
.

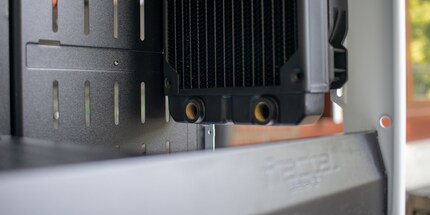

Dois-je le fixer en bas ? Je ne l'ai jamais fait auparavant. Pourtant, je l'essaie. En ce qui concerne la longueur, le radiateur convient car mon bloc d'alimentation ne fait que 15 centimètres de long. Mais avec des blocs d'alimentation plus longs, ce sera plus difficile. Nous verrons si les ventilateurs peuvent aspirer suffisamment d'air. Il n'y a qu'un peu plus de deux centimètres d'air entre le boîtier et le sol sur lequel il repose. Il faudra peut-être que je visse des pieds un peu plus hauts pour améliorer la capacité de refroidissement.

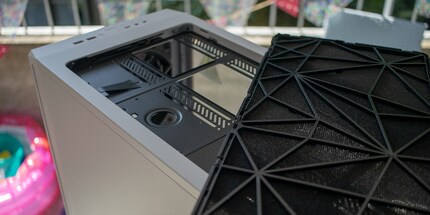

Le support du radiateur supérieur peut être retiré. Cela me permet de le monter facilement, ainsi que les ventilateurs, à l'extérieur du boîtier. Le support dispose également d'un port de remplissage, mais il n'est pas compatible avec l'adaptateur du Corsair Hydro X Series que j'installe dans le boîtier.

Gestion du bâillon euh des câbles

Fractal a pensé à presque tout en ce qui concerne la gestion des câbles sur la face avant du boîtier. Les passages de câbles pour les connecteurs avant, la carte mère et la carte graphique sont parfaitement placés et offrent suffisamment de place. Le seul problème est que je n'ai pas trouvé de solution viable pour le câble RGB de mon réservoir. Celui-ci se trouve devant le panneau arrière amovible. Le panneau arrière a certes des fentes dans lesquelles je peux passer le câble après avoir retiré le connecteur, mais le câble est quand même visible. Je n'aime pas cela. C'est pourquoi je renonce au RGB bling sur le Reservoir.

Les câbles du haut, de la façade et des ventilateurs en bas ne posent pas non plus de problème. De petites ouvertures stratégiquement placées permettent de faire passer les câbles à l'arrière de manière invisible. Ainsi, même moi qui déteste les câbles, j'ai du plaisir à les gérer.

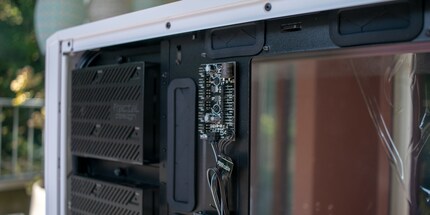

A l'arrière du boîtier, je trouve la solution de Fractal moins habile. Le fabricant fournit un contrôleur de ventilateur. C'est certes génial, mais comme je mise sur des ventilateurs Corsair et Thermaltake, le contrôleur ne me sert à rien. Heureusement, il peut être retiré à l'aide de deux vis. Malheureusement, ce n'est pas le cas des entretoises sur lesquelles le contrôleur est fixé : elles sont soudées et me prennent de la place pour mes contrôleurs. Pour une prochaine version, ce serait bien si les entretoises pouvaient aussi être retirées facilement.

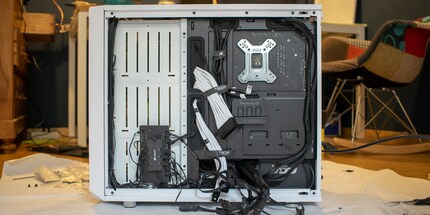

Pour le reste, je trouve que l'espace pour les câbles, surtout en profondeur, est un peu juste. Je mise sur des extensions de câble torsadées. Avec eux et les câbles d'alimentation d'origine, cela devient assez étroit à l'arrière du boîtier. Il manque aussi de la place pour les contrôleurs de ventilateurs.

Le panneau arrière amovible est plus enfoncé dans le boîtier. Mais comme je l'ai peint en blanc à la bombe et que le panneau latéral est également blanc, les câbles et les contrôleurs sont visibles à travers les fentes du panneau arrière. Les fentes ne sont pas optimales pour un look propre. Elles ne sont même pas adaptées à la fixation du réservoir - elles n'ont pas l'espacement correct. C'est surprenant, car les supports des ventilateurs de 120 et 140, respectivement des radiateurs, sont normalisés.

Il me manque aussi des guides de câbles efficaces. Il y a bien deux bandes velcro, mais seulement au milieu de la face arrière du boîtier - et c'est justement là qu'il manque de la place en profondeur. Je dois utiliser des attaches-câbles à gauche et à droite, et en bas, les câbles se trouvent en quelque sorte entre le panneau arrière et le dos du boîtier. Avec tous les ventilateurs, les contrôleurs et autres câbles, l'espace est insuffisant. Le boîtier devrait être plus large d'un ou deux centimètres afin de laisser suffisamment de place pour la gestion des câbles. Les câbles pourraient alors être habilement dissimulés sous une plaque d'acrylique que vous auriez vous-même découpée
.

Un bon boîtier, avec une marge d'amélioration

Avec le Meshify S2, Fractal Design livre un boîtier qui intéressera surtout les puristes du design. Seul NZXT construit des boîtiers aussi sobres et de cette qualité. La qualité de construction, hormis la façade en plastique, est au-dessus de tout soupçon.

Le boîtier peut encore être amélioré en ce qui concerne la gestion des câbles et le refroidissement par eau. Avec deux centimètres de plus en hauteur et en largeur, il serait parfait pour la construction. Il est étonnant que Fractal n'en ait pas encore pris conscience. En effet, la plupart des boîtiers du Suédois sont construits les uns sur les autres. Ce n'est donc pas spécifiquement le Meshify S2. J'ai déjà rencontré les mêmes problèmes avec le Define R6. Vous pouvez également considérer cette critique comme représentative du Define S2 et du Define R6. Sinon, il n'y a rien à redire sur le boîtier. Sauf peut-être le prix : plus de 140 francs, ce n'est pas vraiment bon marché. Le boîtier s'adresse plutôt à des personnes qui installent des composants de milieu de gamme plutôt que de bas de gamme.

C'était ma première revue de boîtier. J'ai délibérément renoncé à écrire quelque chose sur l'airflow. Pour cela, je devrais systématiser la méthodologie de la revue. Pour cette première revue, j'ai donc mis l'accent sur le refroidissement par eau, la qualité de construction et la constructibilité.

D'où ma question : devrons-nous à l'avenir passer plus souvent des cases reviews et systématiser les essais ou seulement un ou deux boîtiers par an, mais en mettant l'accent sur le watercooling ? Ou devrions-nous ne pas faire de revues de cas du tout?
