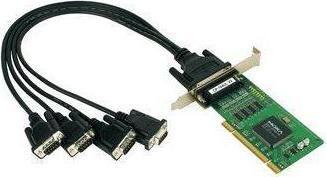

Moxa CP-104JU - Carte PCI série universelle avec 4 ports RS-232 et connecteurs RJ45

Introduction
Les cartes PCI universelles à 4 ports CP-104UL et CP-104JU sont conçues pour des applications POS et ATM. Elles sont le choix privilégié des ingénieurs en automatisation industrielle et des intégrateurs de systèmes, et prennent en charge de nombreux systèmes d'exploitation différents, y compris Windows, Linux et même UNIX. De plus, chacune des interfaces série RS-232 des cartes prend en charge un débit en bauds rapide de 921,6 kbps. Les CP-104UL et CP-104JU offrent des signaux de contrôle de modem complets pour garantir la compatibilité avec une variété de périphériques série, et elles fonctionnent à la fois avec des bus PCI de 3,3 V et de 5 V, permettant ainsi d'installer les cartes dans pratiquement n'importe quel serveur PC disponible.

Interface série

• Contrôleur Comm. : MU860 (compatible 16C550C)
• Bus : PCI universel 32 bits
• Connecteur : Série CP-104UL : prise DB44, Série CP-104JU : 4 x RJ45
• FIFO : 128 octets
• Nombre maximal de cartes par PC : 8
• Nombre de ports : 4
• Normes série : RS-232
• Débit en bauds : 50 bps à 921,6 kbps
• Bits de données : 5, 6, 7, 8
• Bits d'arrêt : 1, 1,5, 2
• Parité : Aucune, Paire, Impaire, Espace, Marque
• Contrôle de flux : Aucun, RTS/CTS, XON/XOFF

Signaux série

• RS-232 : TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

Fonctions logicielles série

• Pilotes Windows : DOS, Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2/2016/2019 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded
• Pilotes Linux : Linux Kernel 2.4.x, Linux Kernel 2.6.x, Linux Kernel 3.x, Linux Kernel 4.x, Linux Kernel 5.x
• Pilotes UNIX : QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD

Paramètres de performance

• Courant d'entrée : Série CP-104UL : 120 mA à 5 VDC, Série CP-104JU : 135 mA à 5 VDC

Caractéristiques physiques

• Dimensions : Série CP-104UL : 64,4 x 120 mm (2,53 x 4,72 pouces), Série CP-104JU : 83 x 120 mm (3,27 x 4,72 pouces)

Interface LED

• Indicateurs LED : LEDs Tx et Rx intégrées.
