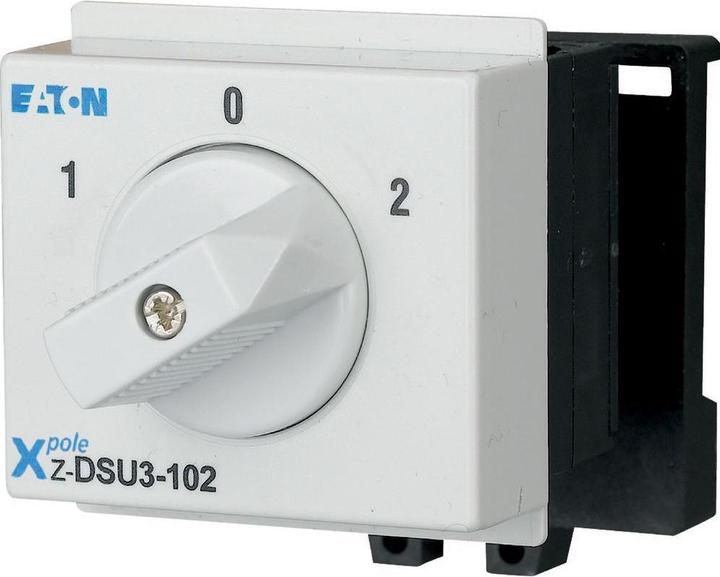

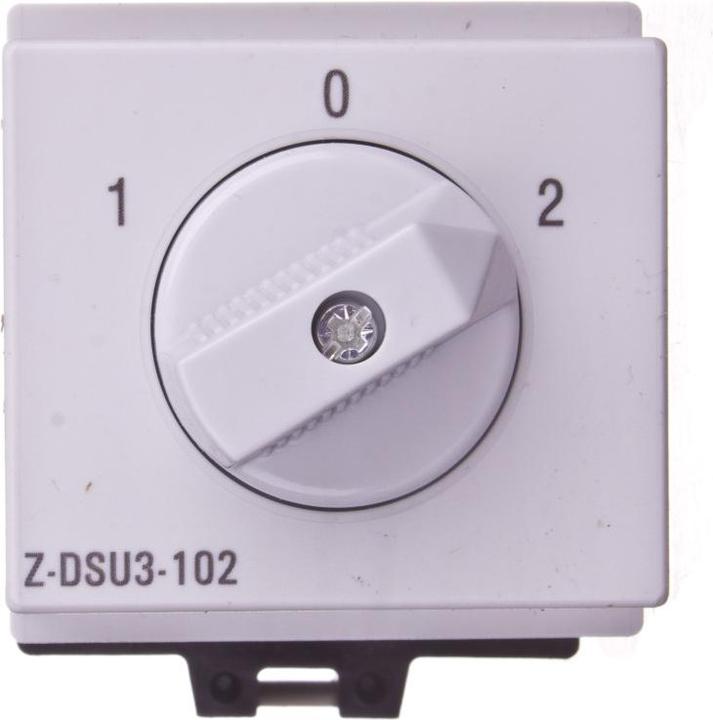

Eaton Commutateur rotatif, 3p, UM, 1-0-2 248877

Eaton Interrupteur rotatif Z-DSU3-102

Fabricant : Eaton
Désignation : Interrupteur rotatif 3p, UM, 1 -0 - 2
Type : Z-DSU3-102
Fonction de commutation : Interrupteur à bascule
Nombre de contacts en tant qu'interrupteur : 3
Nombre de pôles : 3
Courant nominal : 20 A
Tension nominale : 690 V
Tension nominale minimale : 440 V
Capacité de coupure nominale : 0 kA
Résistance au court-circuit (Icw) : 10 kA
Type de tension : AC
Avec lampe témoin : non
Couleur de la calotte : autre
Source lumineuse : autre
Douille de lampe : autre
Puissance maximale de la lampe : 0 W
Largeur en unités de division : 3
Profondeur d'encastrement : 60 mm
Degré de protection (IP) : IP20
Impression/Marquage : autre
Séparation forcée (selon DIN VDE 0113) : non

Les interrupteurs rotatifs de la série Z-DS sont construits de manière modulaire : l'interrupteur lui-même est composé du mécanisme de verrouillage et du paquet de commutation. Les cames de commutation (d'où le nom d'interrupteur à came) sont entraînées par un arbre en aluminium robuste et rigide. Le paquet de commutation se compose d'une ou plusieurs cellules de commutation avec un ou deux contacts indépendants à double interruption. La connexion des bornes de commutation voisines, comme pour l'interrupteur de voltmètre Z-DSV, est intégrée dans la pièce de pressage de l'interrupteur. Cela permet d'éviter toute obstruction lors du raccordement des conducteurs de connexion.

Application : Pratiquement utilisable pour tous les cas d'application souhaités, par exemple interrupteur moteur : portes de garage, ventilateurs, volets roulants électriques, contrôles de chauffage, luminaires, interrupteurs d'instrumentation, divers usages de contrôle, etc. Conformité selon IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV. EAN : 4015082488772.
