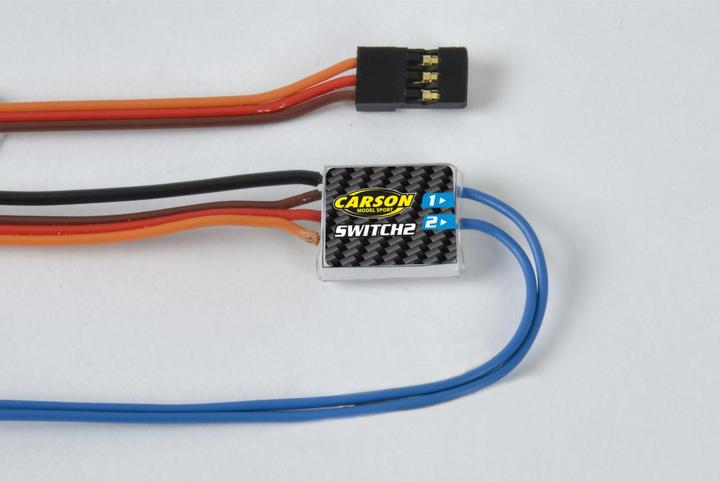

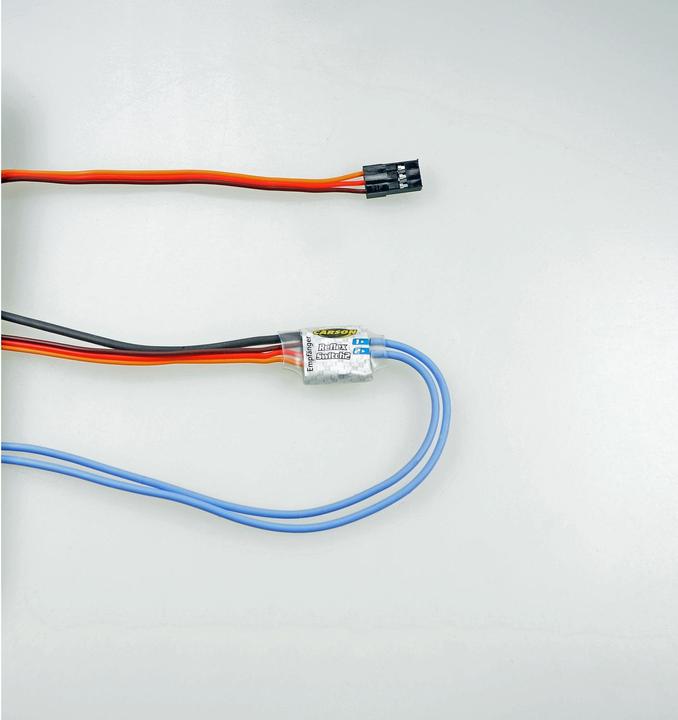

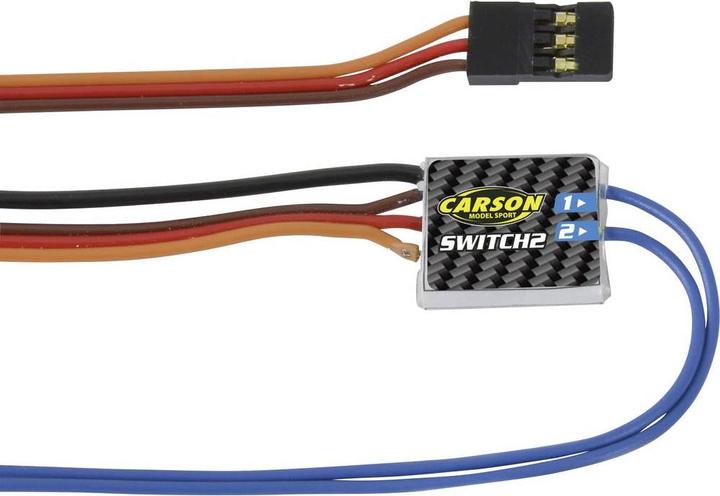

Carson Reflex 6/14 Ch Switch 2 Modèle

Art. Nr.: 500503060
Désignation de l'article : Interrupteur Reflex 6/14Ch 2 (2x2,5A)

Les modules de commutation se connectent directement à votre récepteur RC et peuvent être contrôlés via un bouton, un interrupteur ou un joystick. La position de l'interrupteur/bouton (haut et bas) ainsi que la durée (court et long) sont évaluées. Pour le module à 2 canaux, seule la position est évaluée. Il est important que les boutons et interrupteurs aient une position médiane – ce qu'on appelle des interrupteurs/boutons à 3 positions (Marche/Arrêt/Marche).

Chaque sortie de commutation dispose d'une fonction mémoire : cela signifie qu'elle reste activée tant que l'interrupteur/bouton n'est pas remis en position neutre. Le module de commutation dispose de deux sorties séparées et à commutation négative. Chaque sortie est équipée d'un câble bleu de 200 mm de long. Ce câble doit être connecté au pôle négatif du consommateur. Chaque sortie de commutation peut commuter un courant maximal de 2,5 A. La tension d'alimentation maximale autorisée est de 16 V/DC.

Le module s'alimente lui-même via le câble de servo. Le câble noir négatif peut être connecté directement à la batterie ou à la borne de distribution disponible en option. Pour des charges élevées, le câble noir doit être connecté via la borne de distribution ou à la batterie de propulsion pour éviter d'endommager le récepteur. Pour un câblage facile, nous recommandons de dénuder les extrémités des câbles.
