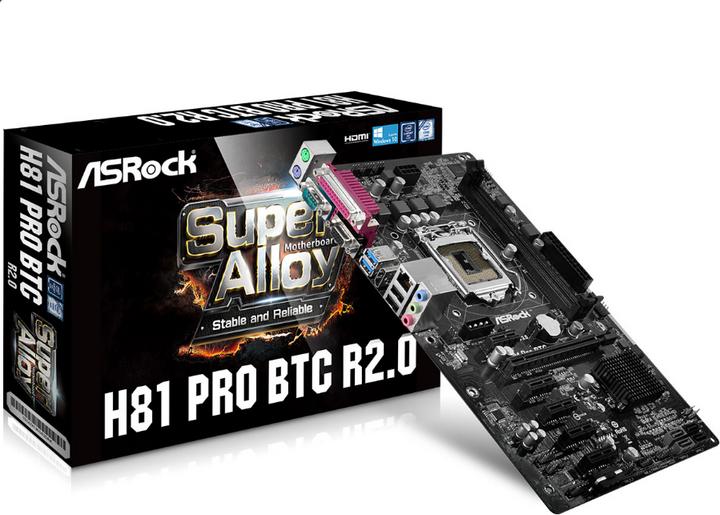

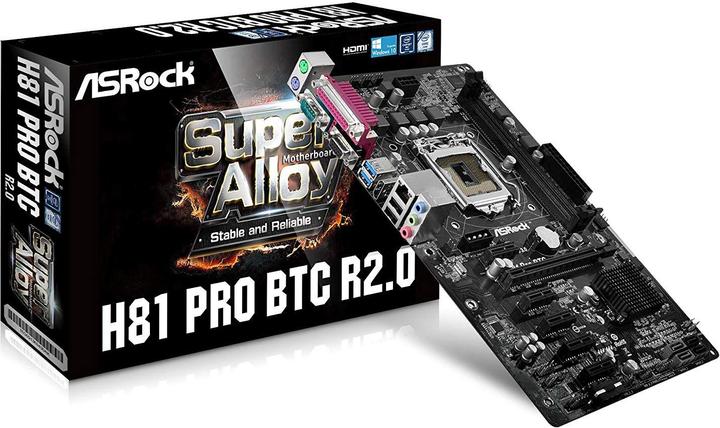

AsRock H81 Pro BTC R2.0

Avec les nouveaux processeurs Haswell, Intel introduit également une nouvelle famille de chipsets sous le nom de code "Lynx Point" et le socket LGA1150. Les cartes mères, désormais fabriquées en technologie 32 nm efficace, peuvent être grossièrement classées en un secteur de performance (Z87, H87) et un segment de valeur (Q85, B85) - entre les deux, il existe également un large champ mainstream (H81, Q87).

Les premiers offrent le plus d'options de connectivité internes et externes, permettent l'overclocking des processeurs K via le multiplicateur (uniquement Z87) et permettent la configuration de configurations Multi-GPU avec plusieurs cartes graphiques AMD (CrossFireX) ou NVIDIA (SLI). Les cartes mères plus petites se distinguent par un rapport qualité-prix particulièrement attractif pour leurs performances et offrent souvent exactement ce dont l'utilisateur a réellement besoin.

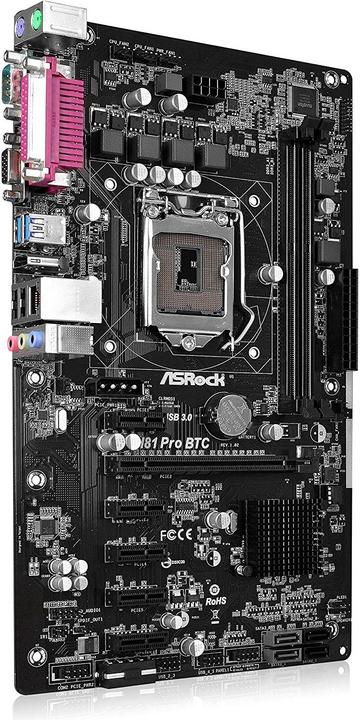

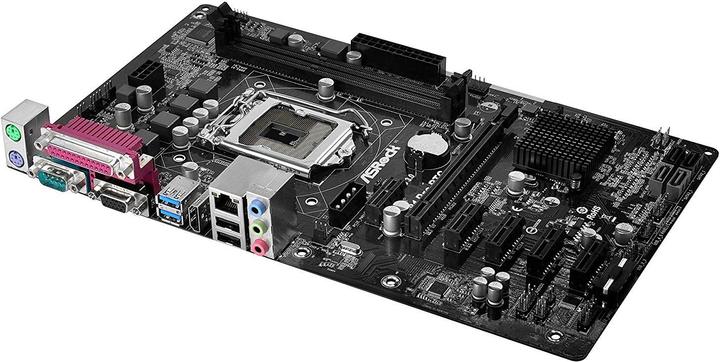

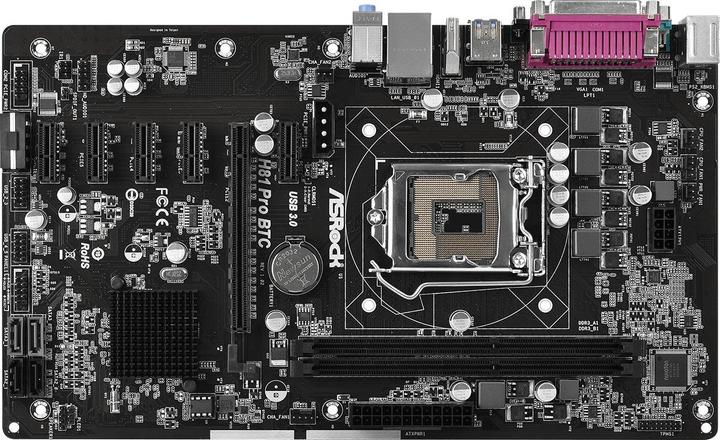

L'ASRock H81 PRO BTC R2.0 est une carte mère H81 bien équipée, qui constitue une base idéale pour les processeurs quad-core rapides de la série Core i7 ou Core i5. La carte noire et gris foncé dispose de deux emplacements DIMM pour la mémoire DDR3 en mode dual-channel rapide. Le chipset audio ALC662 est intégré, capable de fournir un son 5.1 via trois prises.

La connectivité est très étendue, la carte ATX propose au total (partiellement externe, partiellement interne) six ports USB 2.0 et deux ports USB 3.0, et gère les disques durs et SSD via deux connexions SATA 6G et 3G chacune. Pour les cartes graphiques, un slot PCIe-X16 au standard 2.0 est disponible, tandis que cinq slots PCIe-x1 sont réservés pour des cartes d'extension supplémentaires.

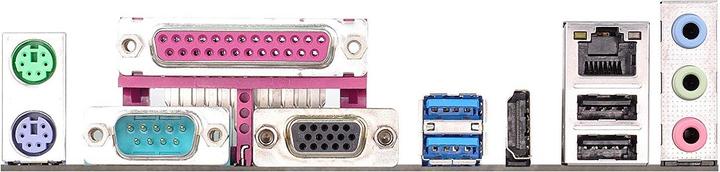

Pour utiliser l'unité graphique intégrée (iGPU) de nombreux processeurs Haswell, l'ASRock H81 PRO BTC dispose d'un port HDMI et d'un port VGA sur le panneau I/O, les iGPU des processeurs Core i de quatrième génération permettant la sortie vidéo sur trois moniteurs simultanément. De plus, la carte mère dispose d'un port série et d'un port parallèle sur le panneau I/O.
