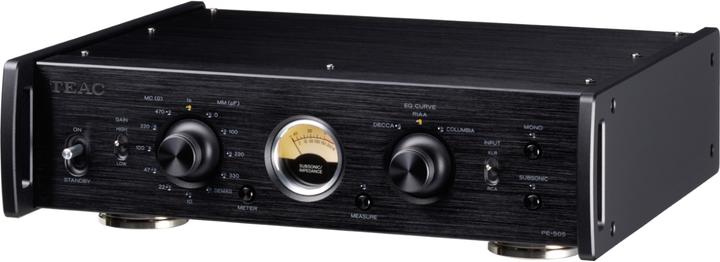

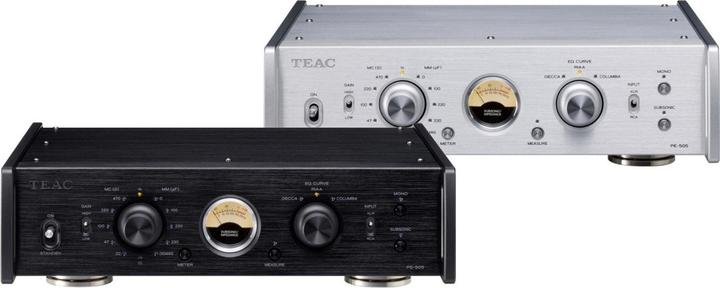

TEAC PE-505

Dal preamplificatore per cuffie all'amplificatore di equalizzazione fino all'amplificatore buffer, il PE-505 utilizza un design di circuito completamente simmetrico in tutte le fasi, che amplifica, equalizza e pulisce anche i segnali audio estremamente deboli. Anche i segnali asimmetrici all'ingresso RCA convenzionale vengono convertiti direttamente in modalità di elaborazione differenziale subito dopo i terminali di ingresso.

Il circuito di equalizzazione all'uscita differenziale assorbe gli errori all'uscita simmetrica e fornisce un segnale audio più accurato. Grazie all'equalizzatore, i segnali vengono riprodotti in modo puro e naturale. Un amplificatore di equalizzazione sviluppato di tipo NF raggiunge una deviazione RIAA di meno di ±0,05 dB (20 Hz a 20 kHz).

Il PE-505 raggiunge 106 dB all'ingresso RCA (MM) e 86 dB all'ingresso XLR (MC), mentre la tensione di rumore residuo è di 10 µV per MM e 85 µV per MC (ingresso XLR). Oltre alla curva RIAA moderna, vengono supportate anche curve individuali per dischi mono di Decca e Columbia.

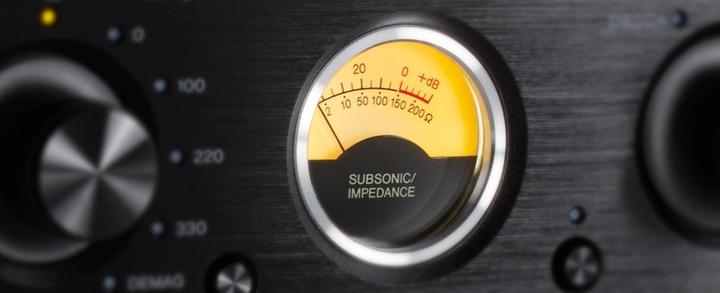

Il PE-505 è dotato di una capacità di carico selezionabile per i pickup MM e di una resistenza di carico selezionabile per i pickup MC. Inoltre, la misurazione della resistenza di carico consente all'utente di selezionare una resistenza di carico adeguata premendo il pulsante MEASURE sul pannello frontale per visualizzare il valore totale della resistenza di carico, compresa la resistenza del cavo, sul misuratore. La funzione Subsonic mostra i segnali subsonici sotto i 6 Hz sul misuratore, mentre il filtro subsonico (17 Hz, -24 dB/ottava) elimina le frequenze basse non necessarie dall'area di ascolto.
