Dronefactory Flyduino Kiss Carrier Mini Distribuzione di potenza

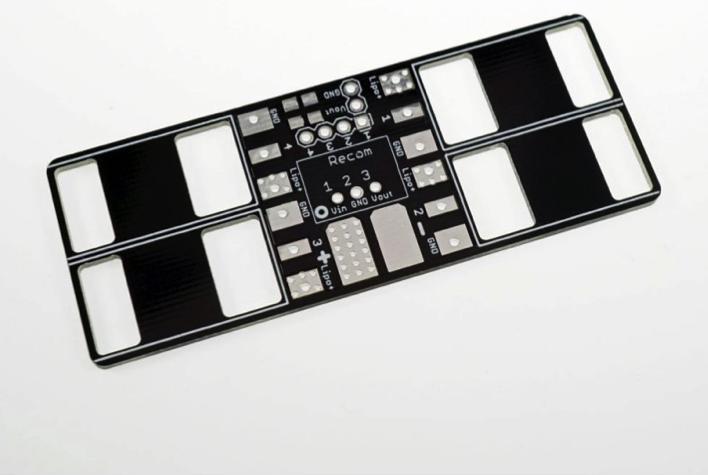

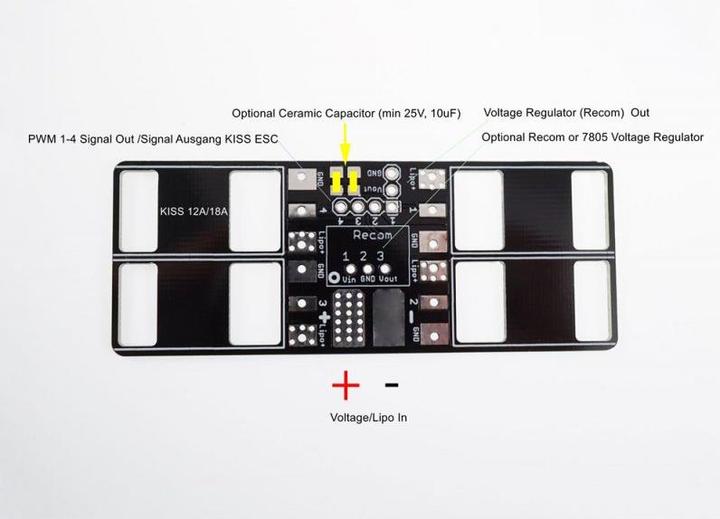

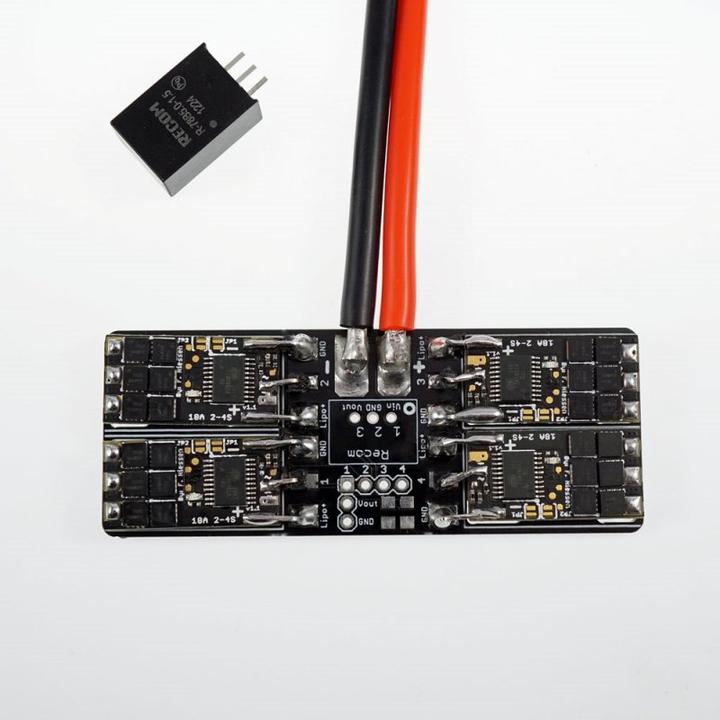

La Mini Kiss Carrier Board consente una gestione pulita dell'alimentazione del drone. Questa versione da 75x29 mm è progettata specificamente per i droni FPV H-Quad da corsa. È previsto che l'ESC KISS possa essere montato direttamente sulla scheda (tramite connettori angolati da 2,54 mm o cavi). Questi sono disposti in modo allungato, rendendoli compatibili con i comuni H-Quad. I segnali vengono quindi comodamente raccolti su una barra. L'unità può essere montata tramite nastro adesivo biadesivo. Gli ESC possono essere fissati in questo modo anche prima del montaggio sulla base. Per stabilire la connessione elettrica, abbiamo semplicemente utilizzato normali connettori angolati da 2,54 mm e li abbiamo resi più spessi con stagno; la parte sottile è in questo caso molto breve e non causa problemi. È possibile, in modo opzionale, installare dei cosiddetti Recom (piccole alimentazioni switching di alta qualità) sulla scheda per fornire, ad esempio, 5 V per un OSD o una telecamera. In alternativa a un Recom, è possibile realizzare elegantemente un piccolo filtro di tensione con una bobina (passo 5 mm). È anche possibile l'installazione di condensatori ceramici 1206 (questi non hanno polarità). Dimensioni: 75x29 mm, peso: 5 g, corrente: 90 A, PCB spesso 1,6 mm.
