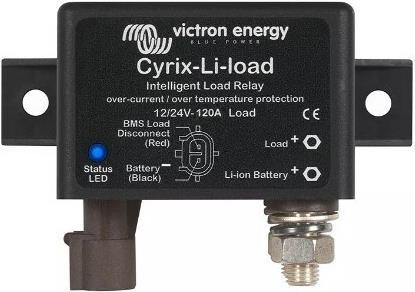

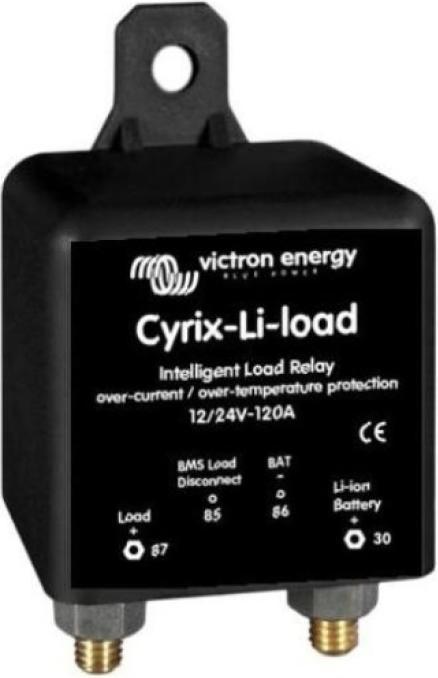

Victron Energy Cyrix-Li-Load CYR010120450 Surveillance de la batterie

Cyrix Lithium BMS Couplage de batterie

Le couplage de batterie Cyrix est un relais à microprocesseur hautes performances, conçu pour protéger les batteries LiFePO4 Victron.

Pour éviter la sous-tension, la surtension et la surchauffe des cellules, toutes les batteries LiFePO4 Victron sont équipées d'une fonction d'équilibrage des cellules intégrée. Celle-ci régule en interne les différences entre les cellules et informe le BMS externe s'il doit activer ou désactiver la charge ou la décharge.

• Désactivation de la charge en cas de sous-tension imminente des cellules
• Désactivation ou réduction du courant de charge en cas de surtension imminente des cellules, de haute température (>50°C) ou de basse température (<0°C).

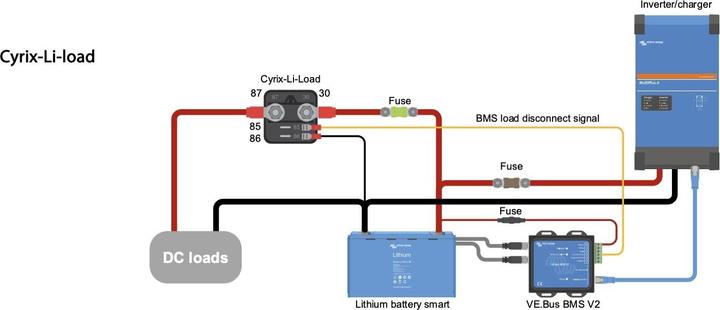

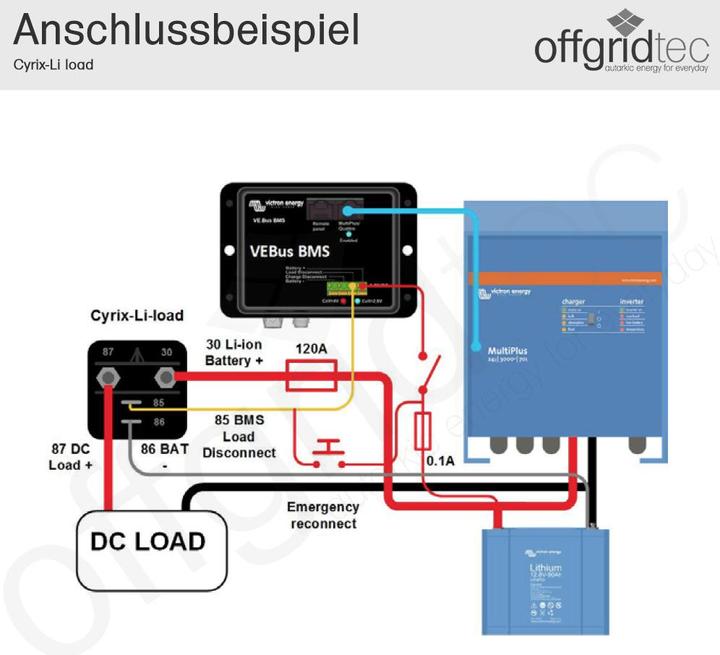

Le cœur de cette mesure de protection est le VE.Bus BMS ou le Small BMS. Cependant, le VE.Bus BMS ne peut donner directement d'instructions qu'aux appareils VE.Bus pour interrompre la charge ou la décharge. D'autres charges ou chargeurs doivent être contrôlés de manière externe. Cela s'applique également au Small BMS, qui ne peut pas contrôler les appareils VE.Bus.

Pour désactiver ces charges ou chargeurs, plusieurs interrupteurs Cyrix contrôlables par le BMS sont disponibles.

Les modèles diffèrent par :

tension du système, intensité de charge et s'il s'agit de contrôler une charge ou une décharge.

Ici, Load est utilisé pour contrôler la charge et Charge pour contrôler la décharge.

Pour des systèmes plus complexes, il est souvent judicieux de consulter.
