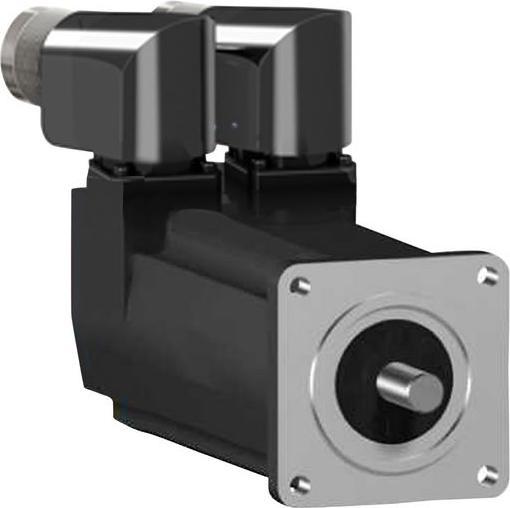

Schneider Servo AC, SH3, 55 mm, 1,2 nm, arbre lisse IP54/IP65, monotour 128 P/U, 2x M23 SH30553P01A2000

Servomoteur Lexium SH3. Cette série SH3 de servomoteurs AC présente un faible moment d'inertie du rotor, ce qui permet une grande capacité d'accélération pour des applications dynamiques. Grâce à la technologie d'enroulement, une densité de puissance plus élevée est obtenue dans un format compact. Ce servo a un couple de maintien nominal de 1,2 Nm et atteint un couple de pointe de 3,5 Nm. Sa vitesse nominale peut atteindre jusqu'à 9000 tr/min en fonction de la tension d'alimentation. Une puissance nominale dépendante de la tension allant jusqu'à 970 W est obtenue. L'encodeur intégré est de type singleturn avec 128 périodes/tour (128x1024) en SinCos Hiperface. Le raccordement électrique se fait via des connecteurs 2x M23, à angle de 90° et rotatifs. Pour le montage, le flasque du moteur mesure 55 mm. L'arbre d'entraînement a un diamètre de 9 mm. L'extrémité de l'arbre est lisse et répond à la classe de protection IP54. Le boîtier du moteur est conforme à la classe de protection IP65. Il n'y a pas de frein de maintien. Pour le fonctionnement du moteur synchrone, les amplificateurs de servomoteurs de la série Lexium Lexium 52 et Lexium 62 sont recommandés.
