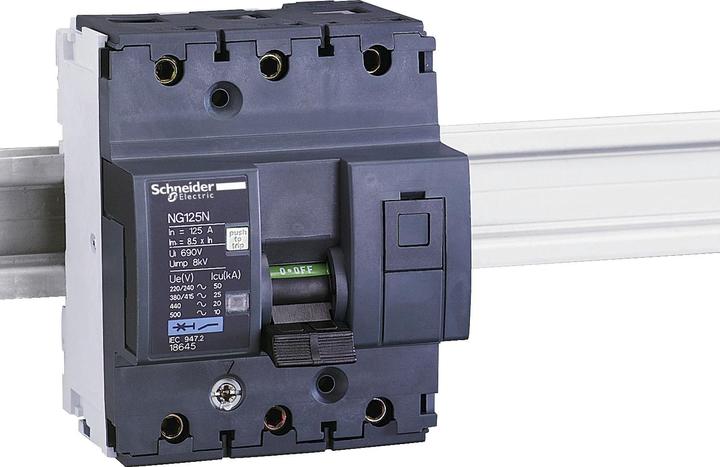

Schneider Electric SE 18639 Disjoncteur NG125N 3p 63A C

Disjoncteur Schneider Electric 18639

Fabricant : Schneider Electric
Désignation : Disjoncteur 63A C 3p NG125N
Type : 18639
Profondeur d'installation : 47 mm
Caractéristique de déclenchement : C
Nombre de pôles (total) : 3
Nombre de pôles protégés : 3
Courant nominal : 63 A
Tension nominale : 400 V
Tension d'isolement nominale Ui : 690 V
Résistance aux surtensions Uimp : 8 kV
Type de tension : AC/DC
Capacité de coupure Icu selon IEC 60947-2 à 230 V : 50 kA
Capacité de coupure Icu selon IEC 60947-2 à 400 V : 25 kA
Fréquence : 50..60 Hz
Montage encastré : non
Neutre commuté : non
Catégorie de surtension : 4
Degré de pollution : 3
Dispositifs supplémentaires possibles : oui
Largeur en unités de division : 4,5
Degré de protection (IP) : IP20
Température ambiante pendant le fonctionnement : -30..70 °C
Section de conducteur admissible multibrin : 1..35 mm²
Section de conducteur admissible monobrins : 1,5..50 mm²
Protection contre les explosions : non

Le disjoncteur Acti 9 NG125N a une intensité nominale de 63 A et une caractéristique C. La tension de fonctionnement est de 380-415 V AC, la tension d'isolement est de 690 V AC. Il protège le circuit contre les courts-circuits et les surcharges. Le déclenchement est indiqué par la position médiane du levier de commande et un indicateur mécanique rouge sur le devant de l'appareil. Un bouton de test pour vérifier le mécanisme de déclenchement est présent. L'alimentation peut se faire par le haut ou par le bas. Le disjoncteur dispose d'un mécanisme de commutation à faible usure pour les contacts et utilise une unité de déclenchement thermomagnétique. De plus, des modules auxiliaires empilables (en option) sont disponibles pour indiquer la position de commutation, le déclenchement de défaut, le déclenchement par courant de travail, le déclenchement par sous-tension et le déclenchement par surtension. Le disjoncteur NG125N est conforme aux normes IEC/EN 60947-2 et est certifié VDE.
