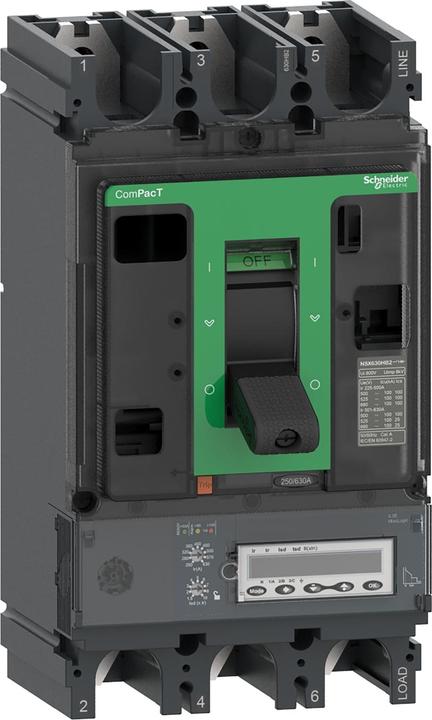

Schneider Electric Disjoncteur compact

Schneider Electric Disjoncteur compact C40W35E400

Fabricant : Schneider Electric
Désignation : Disjoncteur compact ComPacT NSX400HB2
Type : C40W35E400
Courant nominal Iu : 400 A
Tension nominale : 690 V
Réglage du déclencheur de surcharge : 160..400 A
Plage de réglage du déclencheur de court-circuit à retardement : 600..4000 A
Plage de réglage du déclencheur de court-circuit sans retard : 600..6000 A
Protection contre les défauts à la terre intégrée : non
Type de connexion pour le circuit principal : connexion à vis
Type d'appareil : appareil encastré en technologie de montage fixe
Convient pour montage sur rail DIN : non
Montage sur rail DIN en option : non
Avec indicateur de déclenchement : non
Nombre de pôles : 3
Position de la connexion pour le circuit principal : à l'avant
Type d'élément d'actionnement : bouton tournant
Appareil complet avec unité de protection : oui
Actionnement par moteur intégré : non
Actionnement par moteur en option : oui
Degré de protection (IP) : IP40

Disjoncteur compact Schneider Electric C40W35E400 : détails supplémentaires
Le ComPacT NSX400HB2 est un disjoncteur complet 3P 3d en montage fixe, conçu pour optimiser l'espace requis et la capacité de coupure. C'est un choix optimal pour toutes les applications standard et spéciales. La capacité de coupure (Icu) est de 85 kA eff. à 500 VAC 50/60 Hz et de 100 kA eff. à 690 VAC 50/60 Hz. La tension de fonctionnement est de 690 VAC 50/60 Hz. Ce produit est équipé d'un dispositif de déclenchement électronique MicroLogic 5.3 E avec une puissance nominale de 400 A. Le dispositif de déclenchement MicroLogic 5.3 E offre une protection réglable à long terme, à court terme et sans retard. Le MicroLogic 5.3 E dispose d'un écran intégré pour le réglage fin et l'affichage du compteur d'énergie. Cette version 3 pôles (140 mm x 255 mm x 110 mm) est livrée avec une variété de fonctions et d'accessoires optionnels. Elle est conforme aux normes internationales (IEC 60947), CCC, EAC et aux spécifications maritimes. Le ComPacT NSX400HB2 fait partie de l'architecture EcoStruxure Power de Schneider Electric.
