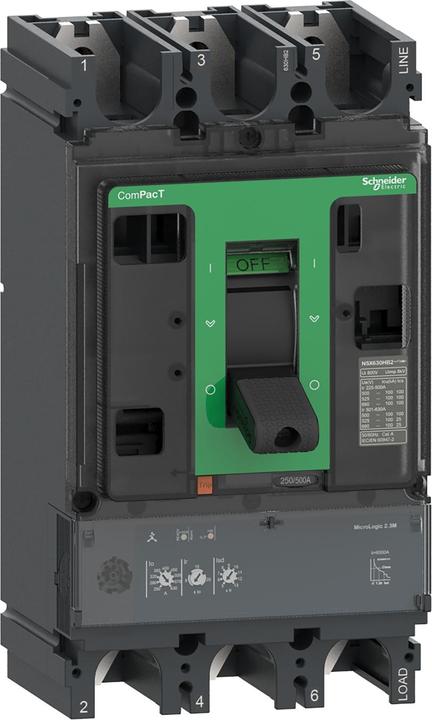

Schneider Electric C63F32M500 Disjoncteur compact ComPacT NSX630F avec

Schneider Electric Disjoncteur compact C63F32M500

Fabricant : Schneider Electric
Désignation : Disjoncteur compact ComPacT NSX630F de type C63F32M500
Réglage de déclenchement de surcharge : 250..500 A
Plage de réglage du déclencheur de court-circuit non retardé : 6500 A
Avec protection thermique : oui
Sensible à la perte de phase : oui
Technologie de déclenchement : électronique
Tension d'exploitation nominale : 690 V
Courant nominal Iu : 500 A
Type de connexion du circuit principal : connexion à vis
Type d'élément de commande : autre
Type d'appareil : appareil encastré
Technologie d'encastrement : oui
Avec contact auxiliaire intégré : non
Avec déclencheur de sous-tension intégré : non
Nombre de pôles : 3
Courant de coupure de court-circuit nominal Icu à 400 V, AC : 36 kA
Degré de protection (IP) : IP40
Hauteur : 255 mm
Largeur : 140 mm
Profondeur : 110 mm

Le ComPacT NSX630F est un disjoncteur complet 3P 3d à montage fixe, conçu pour optimiser l'espace et la capacité de coupure. C'est un choix optimal pour les applications de protection de moteur. La capacité de coupure (Icu) est de 36 kA eff. à 415 VAC, 50/60 Hz. La tension de fonctionnement est de 690 VAC 50/60 Hz. Ce produit est équipé d'un dispositif de déclenchement électronique MicroLogic 2.3 M avec une puissance nominale de 500 A. Le dispositif de déclenchement MicroLogic 2.3 M offre des fonctions de protection à long terme et à court terme réglables ainsi qu'une protection fixe non retardée. Cette version 3 pôles (140 mm x 255 mm x 110 mm) est livrée avec une variété de fonctions et d'accessoires optionnels. Elle est conforme aux normes internationales (IEC 60947), CCC, EAC et aux spécifications maritimes. Le ComPacT NSX630F fait partie de l'architecture EcoStruxure Power de Schneider Electric.
