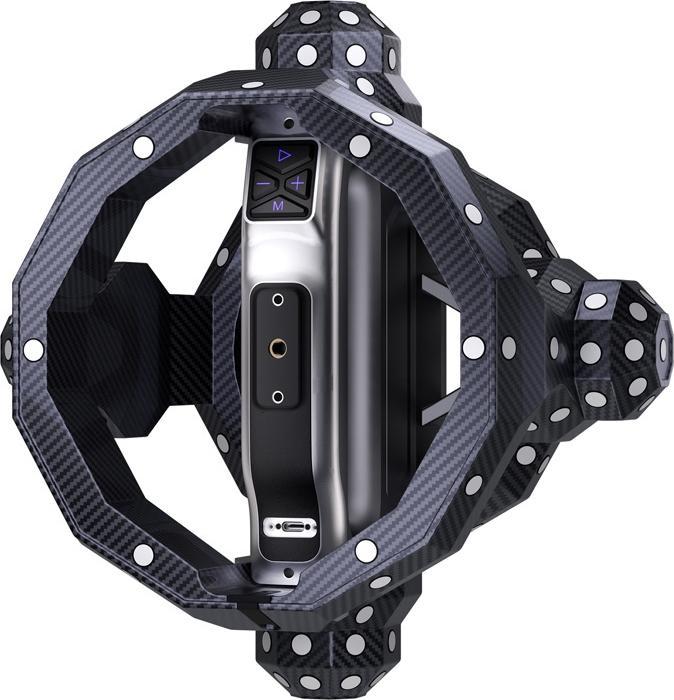

Revopoint Trackit optical 3D scanner

Scan 3D sans marqueurs avec une grande précision. La station de base à double caméra de Trackit suit en continu la position du scanner, permettant des scans précis de grandes surfaces sans marqueurs manuels ni post-traitement. Le système de suivi optique prend en charge un scanning efficace de diverses tailles et orientations d'objets, tandis que l'étalonnage automatique garantit une précision constante.

Deux modes de scan laser. Avec un laser bleu à 30 lignes, Trackit scanne rapidement de grandes surfaces – y compris des matériaux sombres ou réfléchissants – à une vitesse allant jusqu'à 1,5 million de points par seconde. Le laser bleu à ligne unique capture précisément les trous profonds, les rainures étroites et les géométries complexes.

Construction robuste et espace de travail flexible. Le cadre léger mais stable en fibre de carbone garantit une solidité structurelle même dans des conditions exigeantes. Avec un volume de suivi allant jusqu'à 3,26 × 2,85 m à 4 m, il est possible de scanner à la fois de petits composants et des véhicules entiers.

Configuration et flux de travail optimisés. L'étalonnage automatique du gimbal à double axe réduit le temps de configuration d'environ 50 % par rapport aux méthodes manuelles et élimine les erreurs humaines. Le système prend également en charge le scanning manuel et peut facilement capturer de grands objets ou des objets segmentés.

Logiciel et formats de sortie. Le logiciel Revo Trackit fourni offre un aperçu en temps réel, un maillage automatique, des outils d'édition et d'exportation dans des formats tels que PLY, OBJ, STL et FBX. Revo Measure/Design prend en charge les processus Scan-to-CAD, les analyses dimensionnelles et les tolérances de forme et de position.

Applications industrielles polyvalentes. Trackit est adapté pour l'aérospatiale, l'industrie automobile, l'ingénierie mécanique ainsi que la capture du patrimoine culturel. La haute précision, le fonctionnement sans marqueurs et la grande zone de scan simplifient le prototypage, l'ingénierie inverse, le contrôle qualité et l'archivage numérique.
