Parlons peu, parlons switches : linéaires, tactiles, clicky... C’est quoi la différence ?
par Kevin Hofer

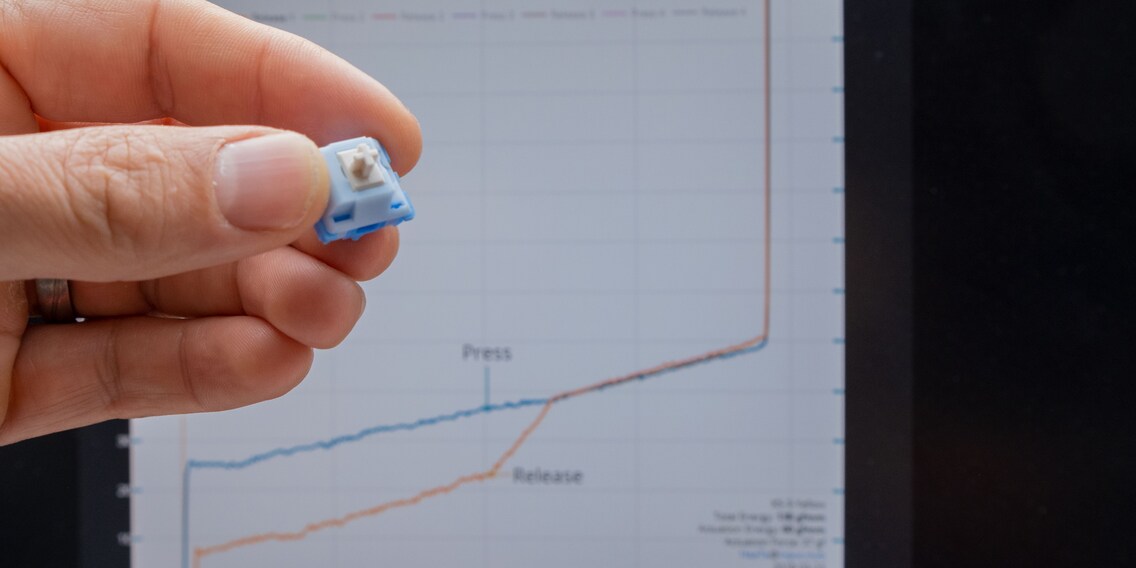

Parlons peu, parlons switches, 3e partie : comment lire une courbe force/course
30/5/2022
Traduction : Sophie Boissonneau
Si vous vous intéressez aux interrupteurs mécaniques, vous êtes certainement déjà tombé sur ce qu’on appelle des courbes force/course (ou force curve en anglais) pendant vos recherches. Mais de quoi s’agit-il exactement ?
Commençons par définir les principaux termes.
Concepts importants
Force de déclenchement et de fonctionnement
La force de fonctionnement et la force de déclenchement décrivent la force nécessaire pour presser le switch. La force de fonctionnement est la force nécessaire pour enfoncer complètement un interrupteur. La force de déclenchement décrit l'effort nécessaire pour le déclenchement de l’interrupteur. Les fabricants ne donnent pas toujours ces deux chiffres.
La force est exprimée en centinewton (cN) ou en gramme-force (gf) ; 1 gf correspond à 0,98 cN. Ces deux unités reflètent donc plus ou moins la même chose.
Course de touche
La course des touches décrit la distance sur laquelle un interrupteur peut ou doit être enfoncé. On distingue la course jusqu’au point de déclenchement du switch et la course totale du switch, cette dernière désigne la distance nécessaire (indiquée en millimètres) pour enfoncer au maximum l’interrupteur.
Retour tactile
Le retour tactile décrit le léger rebond mécanique permettant à l’utilisateur de ressentir l’actionnement de la touche. Seuls les interrupteurs tactiles et clicky offrent un retour tactile, les interrupteurs linéaires n’offrent, quant à eux, pas de retour haptique au déclenchement de la touche.
Point de réinitialisation
Le point de réinitialisation désigne le moment auquel l’interrupteur est de nouveau prêt à être déclenché après un déclenchement.
De gauche à droite et inversement
Voici la courbe force/course d’un switch Cherry MX Blue en guise d’exemple :
Un diagramme de force/course compte généralement deux courbes ; une ascendante et une descendante. Dans le diagramme ci-dessus, ces deux courbes se distinguent, en outre, par leur couleur. La ligne bleue représente la courbe descendante, tandis que la ligne orange représente la courbe ascendante de la partie mobile du switch.
Chaque point sur la courbe, vous donne la force nécessaire Y pour chaque distance X.
Ces diagrammes vous permettent donc de déterminer avec précision le comportement d’une touche et la sensation à laquelle vous attendre. Bien entendu, cela ne remplace pas l’idée concrète que l’on se fait lorsque l’on peut tester un clavier. Malheureusement, aucun diagramme au monde ne pourra vous décrire la sensation et le son émis par un switch.
