Fait ou mythe ? Les cartes graphiques montées verticalement sont moins performantes
21/3/2019
Traduction: traduction automatique
"Vertical GPU Brackets - Why NOT To Use Them !", titre HardwareCanucks dans une vidéo Youtube. La conclusion est que les cartes graphiques montées verticalement fonctionnent plus chaudement, et donc un peu plus lentement. Je veux en avoir le cœur net et je fais le test.
Un tel GPU monté verticalement a l'air génial. Je n'arrive pas à comprendre pourquoi les fabricants de cartes graphiques ont autant travaillé sur le côté ventilateur de leurs cartes, alors qu'il n'est pas visible du tout lors d'un montage normal. Sur la "face arrière", on ne voit généralement que le PCB. De nombreux fabricants ne prennent même pas la peine de fournir une plaque arrière.
La prémisse
Pourquoi une carte graphique installée verticalement fonctionnerait-elle plus lentement ? La raison invoquée est évidente : Parce qu'elle est plus proche de la fenêtre latérale, les ventilateurs peuvent aspirer moins d'air pour refroidir la carte. Au-delà d'une certaine température - qui varie en fonction de la carte graphique, mais qui est de 80 degrés Celsius pour les cartes de bureau - la carte graphique s'étrangle elle-même. C'est ce qu'on appelle l'étranglement thermique ou, en anglais, thermal throttling.
Je veux essayer cela moi-même et je me procure deux supports à monter verticalement. Le premier est le Fractal Flex VCR-25, qui a l'avantage d'être facile à installer dans mon boîtier Fractal Define R6, grâce aux sorties verticales à l'arrière et aux trous de fixation en bas du boîtier.
En second lieu, j'utilise le support CableMod Verti PCI-e. Ce support permet de monter des GPU verticaux dans des boîtiers qui n'ont pas de sorties verticales à l'arrière. La carte est montée avec le support devant les sorties horizontales, ce qui les bloque. Cette pièce n'est donc pas destinée aux personnes qui ont besoin de plus d'un slot PCI. L'avantage du support Cable-Mod est que le GPU est monté plus en arrière dans le boîtier, ce qui permet aux ventilateurs de mieux aspirer l'air. Cependant, le support rallonge la carte de 3,1 centimètres.
Comme je le constate en prenant les mesures, le support de Cable Mod ne rentre pas dans mon boîtier à cause de mon watercooling. Je décide donc de la laisser à mon collègue Raphael Knecht pour l'essai. Malheureusement, il ne convient pas non plus à ce dernier. Philipp Rüegg n'y parvient pas non plus, car sa carte son bloque la place. Zut, et maintenant ? C'est vrai, il nous reste le PC de streaming que j'ai assemblé pour Phil. Oh, non, il s'agit d'un boîtier Mini-ITX. Je ne peux certainement pas y fixer le support. Bref, je fais l'essai uniquement avec le Fractal Flex VCR-25 et j'ai déjà une idée de ce que je peux faire avec le support de Cable Mod. Si vous envisagez d'utiliser le support de Cable Mod, vous devez être conscient de l'étroitesse de l'espace disponible.
Maintenant, je veux monter le support de Fractal
.
Un espace restreint

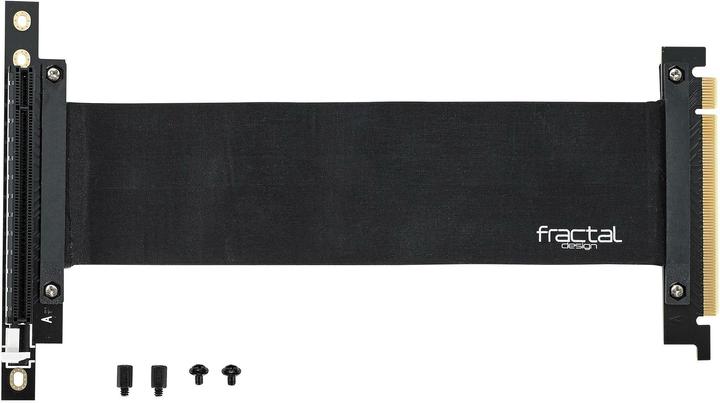

Le Fractal Flex VCR-25 n'est qu'un câble PCI Riser avec un support pour le bas. Votre boîtier doit déjà avoir des encoches verticales à l'arrière, sinon vous ne pourrez pas monter la carte.
Le montage devrait être très simple. J'insiste sur "devrait", car dans mon cas, ce n'est pas aussi simple. En plus du câble, deux entretoises et deux vis sont fournies. Pour les entretoises, j'ai déjà deux trous dans mon boîtier. Je les fixe et monte le Fractal Flex VCR-25 sur les entretoises à l'aide des vis. Il ne me reste plus qu'à brancher mon GPU. Cela ne fonctionne pas. Il ne veut tout simplement pas rentrer dans le slot PCI.
Les cartes graphiques devraient toujours s'insérer facilement dans le slot. Si je dois bricoler, c'est que quelque chose ne va pas. En regardant de plus près, je constate que je ne peux pas pousser la carte assez loin vers la gauche, l'arrière du boîtier me gêne. Que faire ? Je desserre un peu le support et essaie de le tirer davantage vers la droite. Malheureusement, cela ne donne rien non plus.
Je ne comprends pas pourquoi Fractal Design ne fait pas des trous plus larges pour que le support puisse être déplacé plus loin. Toutes les cartes graphiques ne sont pas exactement de la même nature et sur la mienne, l'extrémité métallique est un peu plus large que ce que Fractal avait prévu. Heureusement, j'aime bricoler. Armé d'une lime de serrurier, j'entreprends d'agrandir les deux trous de fixation du support. Au bout de cinq minutes, le trou est suffisamment large et je peux enfin insérer le GPU.
La carte est ainsi légèrement inclinée par rapport au contour du boîtier. À l'arrière, j'ai environ trois centimètres par rapport à la vitre et un centimètre de jeu à l'avant. Pas vraiment beaucoup d'espace pour que les ventilateurs du GPU puissent s'aérer. J'imagine aisément que cela a un impact négatif sur la performance de refroidissement.
Le scénario du test
Je teste avec le matériel suivant :
- Boîtier : Fractal Design R6
- Carte graphique : Gainward GeForce RTX 2070 Phoenix GS
- CPU : AMD Ryzen 5 2600
- Refroidissement : deux ventilateurs Corsair LL140 à l'avant, un ventilateur Corsair LL140 en bas, un ventilateur Corsair LL140 à l'arrière, deux ventilateurs Thermaltake Riing 120 mm en haut en configuration push avec Alphacool NexXxoS ST30 Full Copper 240mm. Le CPU est refroidi par un Alphacool Eisblock XPX
- Support : Fractal Flex VCR-25
J'utilise deux programmes : GPU-Z et Heaven Benchmark. Pour avoir un point de comparaison, je fais l'essai deux fois chacun. Une fois avec le GPU monté horizontalement et une fois avec le GPU monté verticalement. J'ouvre d'abord GPU-Z et j'enregistre les données. Ensuite, je lance le benchmark Heaven et je le laisse tourner en plein écran pendant deux heures. Pour la qualité, je choisis Ultra, je règle la tessellation sur Extreme et l'anti-aliasing sur x8. Je laisse la 3D stéréoscopique et le multi-écran désactivés. GPU-Z enregistre en arrière-plan la température et la fréquence d'horloge du GPU. Bien entendu, je fais l'essai avec le panneau latéral en place.
Le test comparatif
C'est le moment de passer aux choses sérieuses. Je commence par faire l'essai avec la carte graphique montée horizontalement. Sur mon boîtier, la porte avant s'ouvre. Cela améliore l'arrivée d'air. Je fais l'essai la première heure avec la porte avant ouverte, puis je la referme pour la deuxième heure.
Après une courte période de préchauffage de cinq minutes, la température du GPU se stabilise à 62 degrés Celsius. Il maintient cette température plus ou moins constante pendant toute la première heure. GPU-Z enregistre la température toutes les secondes. Il y a très peu de valeurs aberrantes, et lorsqu'il y en a, la température ne baisse ou n'augmente que d'un degré pendant une seconde. Le terme "aberration" est un peu trop fort pour décrire ces différences. Il s'agit simplement de légères variations.
Au bout d'une heure, je ferme la porte avant. Au bout de deux minutes, la température se stabilise à 63 degrés Celsius. Le comportement est le même que précédemment : la température reste constante, à l'exception de quelques fluctuations d'une seconde.
En ce qui concerne les performances, je ne constate pas non plus de baisse. Mon GPU tourne aux alentours de 1900 MHz pendant deux heures
.
C'est beau, mais qu'en est-il des performances?
Optiquement, une carte graphique montée verticalement présente plusieurs avantages. Premièrement, vous voyez enfin le côté le plus esthétique de la carte et deuxièmement, vous cachez la moitié inférieure de la carte mère, qui n'est pas très esthétique. Malheureusement, le montage vertical vous fait perdre quelques slots PCI. Le câble ascendant n'est pas assez long pour être tiré sur plusieurs cartes. Si vous avez besoin de plusieurs slots PCI, vous devrez vous contenter de la version horizontale.
C'est maintenant que ça se corse. Je lance à nouveau le benchmark Heaven, enregistre la température avec GPU-Z et laisse la porte avant ouverte. Après cinq minutes, la température se stabilise à 62 degrés Celsius. Comme lors du test avec montage horizontal, je n'ai que quelques variations d'une seconde d'un degré pendant la première heure de test.
Au bout d'une heure, je ferme la porte avant. En quelques secondes, la température augmente et se stabilise à 64 degrés Celsius au bout de deux minutes. Même ainsi, j'ai des variations d'une seconde d'un degré en plus ou en moins. Il n'y a pas non plus de baisse de performance : Le GPU tourne toujours autour de 1900 MHz.
Lorsque la porte avant est ouverte, je ne remarque aucune différence de température par rapport à la carte graphique montée horizontalement. Même avec la porte fermée, la température ne monte que d'un degré de plus que lors du premier essai. Je ne constate aucune perte de performance avec ces faibles différences de température.
À quoi cela peut-il être dû ? Grâce aux deux ventilateurs de 140 mm à l'avant et au ventilateur de 140 mm en bas, beaucoup d'air frais pénètre dans le boîtier. Les ventilateurs du GPU sont bien alimentés. Le fait que ma RTX 2070 soit équipée de trois ventilateurs aide certainement aussi. Le fait que les ventilateurs avant apportent un article décent montre que lorsque la porte avant est fermée, la température de la carte graphique est plus élevée lorsqu'elle est montée verticalement que lorsqu'elle est montée horizontalement.
La circulation de l'air dans mon boîtier semble être très bonne et le fait que mon CPU soit refroidi par eau aide certainement aussi. Le CPU ne chauffe pas autant et produit donc moins de chaleur qui pourrait chauffer davantage le GPU.
Conclusion
Pour moi, le montage vertical du GPU n'a pas entraîné de baisse de performance. Mais cela ne veut pas dire que c'est le cas dans tous les cas. C'est ce que montre l'essai réalisé par HardwareCanucks. En fonction de la façon dont vous refroidissez votre PC, il est possible que les performances s'effondrent.
Mais si vous assurez une circulation d'air suffisante, rien ne devrait empêcher une carte graphique d'être montée verticalement. Et soyons honnêtes : les personnes qui souhaitent monter leur GPU à la verticale recherchent de toute façon des performances de refroidissement optimales.
Kevin Hofer
