Votronic Distributore Plus 8

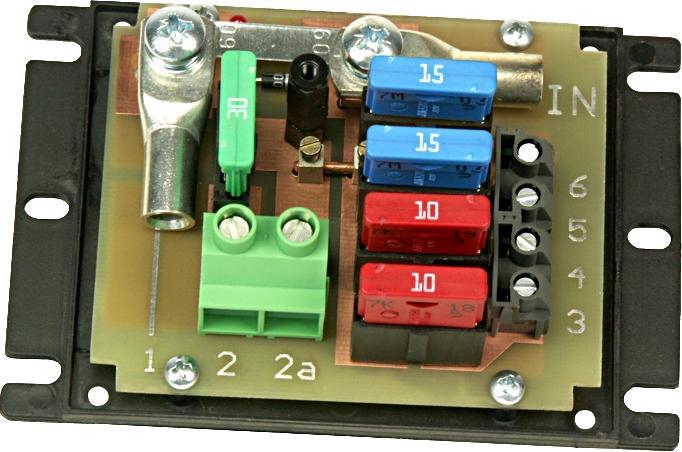

Il cavo positivo dalla batteria è collegato a un robusto blocco di viti con terminale a occhiello (sezione del cavo 16 mm², capacità di corrente massima 96 A). La distribuzione avviene su:

Collegamento 1: blocco di viti con terminale a occhiello (16 mm²) e fusibile a striscia da 40 A, 50 A o 60 A, con indicatore a LED, come protezione principale o per carichi maggiori come inverter fino a 12 V / 600 W o 24 V / 1200 W, caricatori potenti, ecc.

Collegamento 2: morsetto a vite 6 mm² con fusibile a lamella da 30 A, ad esempio per carichi medi o caricatori. Questo ramo può essere alimentato tramite un ponte interno dal circuito principale o, a scelta, separatamente dagli altri circuiti tramite un secondo morsetto a vite 6 mm².

Collegamenti 3-6: morsetti a vite con grande area di serraggio (4 mm², max. 20 A) e portafusibili per fusibili FKS standard nelle dimensioni da 1 A a 20 A; la fornitura include le dimensioni 1 x 30 A e 2 x 15 A e 2 x 10 A.

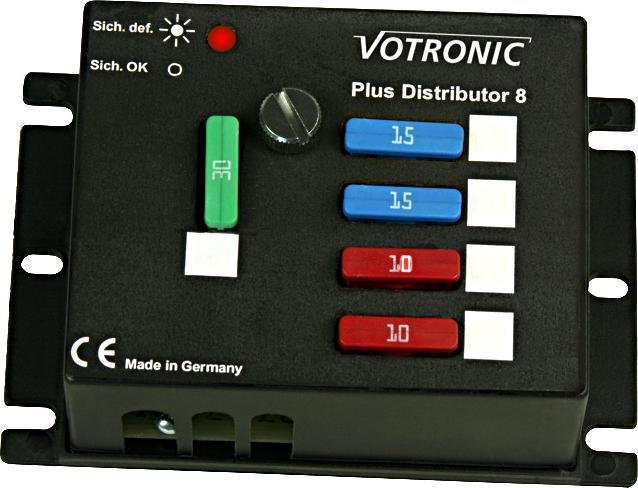

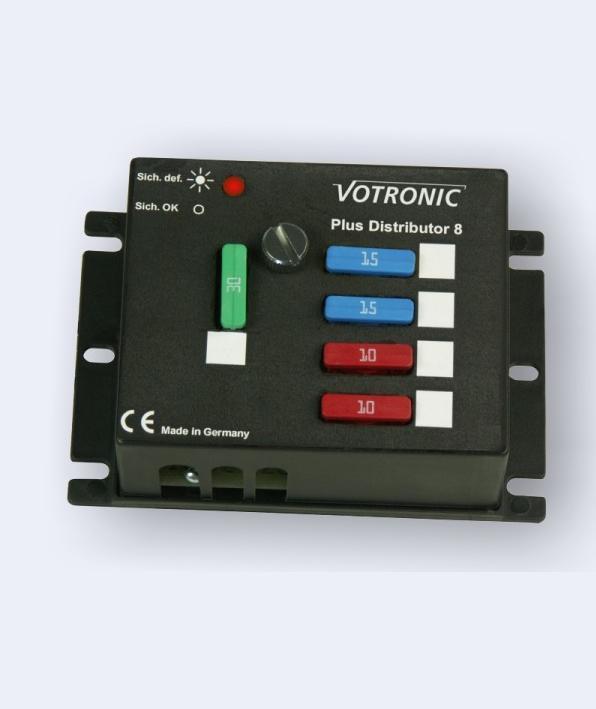

Il coperchio con guida per cavi garantisce una tenuta sicura dei cavi e un aspetto ordinato. Il LED di monitoraggio per il fusibile a striscia del collegamento 1 è visibile anche con il contenitore di distribuzione montato. I campi di etichettatura sul contenitore consentono una chiara identificazione dei fusibili a lamella. Adatto per funzionamento a 12 V e 24 V.

Dati tecnici:
Numero Votronic 3215
Tensione della batteria 12 e 24 V
Dimensioni (L x A x P) 105 x 36 x 71 mm
Peso 95 g
Contenuto della confezione: 2x terminali a occhiello 16 mm², fusibili a striscia 40 A, 50 A, 60 A, fusibili a lamella 1 x 30 A, 2 x 15 A e 2 x 10 A, manuale d'uso
Marchio di conformità CE, certificazione E (EMV/Direttiva veicoli).
