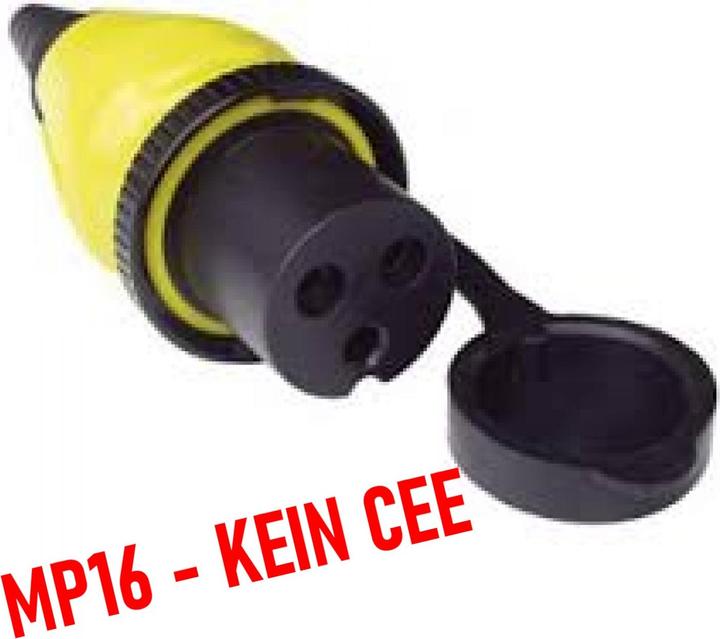

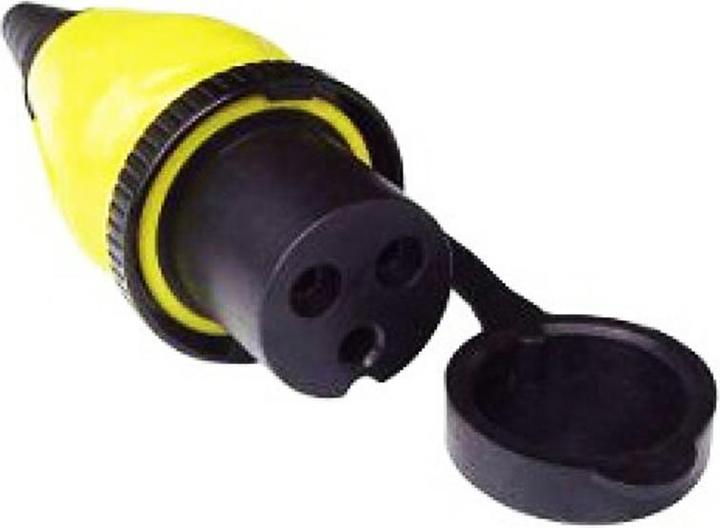

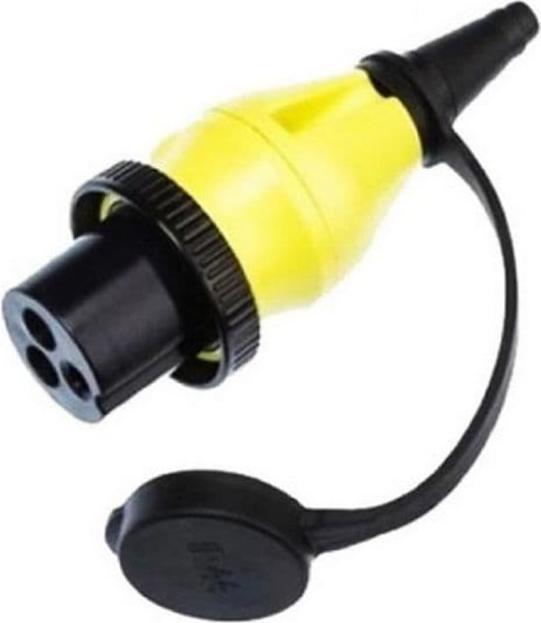

Victron Energy Presa di accoppiamento Victron 16A/230V (2p/3w) per spina di apparecchio da incasso

La scatola di giunzione smontabile MP16-110 di Victron Energy (MPN SHP301604000) è progettata per l'uso con la spina per apparecchi MP16-10. La dimensione del cavo da utilizzare dipende dalla corrente.

Caratteristiche

• Connessioni: 2p + A
• Tensione: 230V
• Corrente max: 16A / 230V
• Involucro: PA 6
• Pin della spina / morsetti di connessione: ottone, nichelato
• Sezione consigliata del cavo: 1,5mm² - 2,5mm²

Normative e misure di sicurezza

• L'installazione elettrica deve essere spenta durante l'installazione.
• Installare il collegamento di terra secondo le istruzioni di installazione.
• Utilizzare cavi con le sezioni appropriate.
• Le connessioni e le misure di sicurezza devono essere eseguite conformemente alle normative locali.

Istruzioni per l'installazione

Procedere come segue per fissare la spina al cavo:

• Svitare la spina e far scorrere l'involucro sul cavo. Il manicotto può essere tagliato su misura.
• Spellare il cavo. Assicurarsi che le estremità dei cavi siano pulite e non corrose. Se necessario, accorciare il cavo fino a quando non è visibile del filo pulito. Non saldare le estremità dei cavi!
• Inserire i cavi nelle aperture dei morsetti codificati a colori sul retro dell'ingresso. Serrare le viti di serraggio a coppia. Assicurarsi che non ci sia isolamento del cavo sotto un morsetto.
• Stringere il dispositivo di trazione.
• Far scorrere l'involucro sulla spina. Se necessario, applicare una piccola quantità di sapone sul cavo per facilitare lo scorrimento della protezione in plastica. Serrare bene le viti di montaggio.

Contenuto della confezione:

1x scatola di giunzione Victron 16A (SHP301604000).
