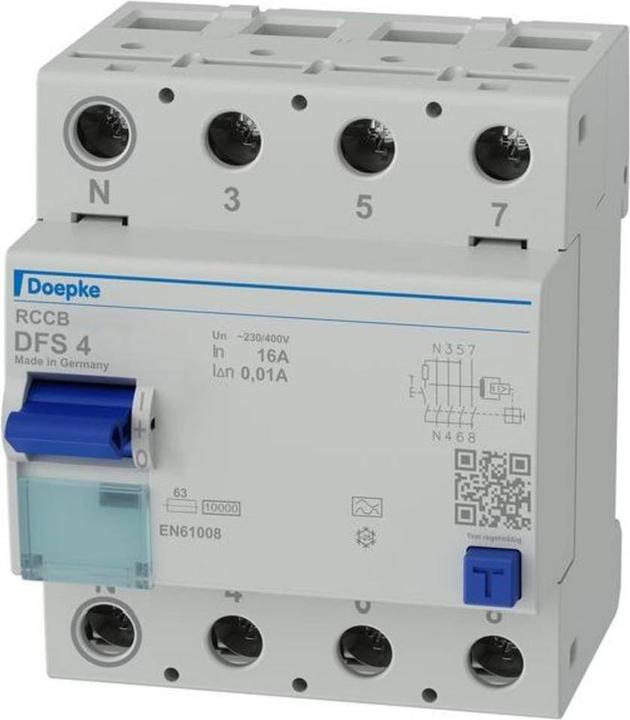

Doepke DOEP DFS4 016-4/0.01-A Interruttore differenziale DFS4 a 4 poli.

Interruttori differenziali (RCCB) interrompono l'alimentazione elettrica quando si verificano correnti di guasto pericolosamente elevate. Proteggono così persone, animali e impianti. DFS 4 sono interruttori differenziali bipolari o quadripolari per reti monofase o trifase. Nella versione standard, i dispositivi compatti sono larghi quattro unità di divisione. Sono disponibili con molti diversi tipi di corrente di guasto e configurazioni con correnti nominali fino a 125 A. I grandi morsetti a doppio piano possono anche accogliere sezioni di conduttori di grandi dimensioni. La posizione di scatto del pomello multifunzionale facilita la ricerca dei guasti. Il software di etichettatura gratuito aiuta nella marcatura. Gli interruttori di tipo A sono sensibili a correnti pulsanti e alternate. Questa funzione è indipendente dalla tensione di rete. I dispositivi nella versione standard sono progettati per il monitoraggio di circuiti con tensione nominale di 230, 400 V e frequenza nominale di 50 Hz.

Caratteristiche: attivazione indipendente dalla tensione di rete e ausiliaria, sensibile a correnti di guasto alternate e pulsanti (tipo A), dimensioni ridotte per tutte le correnti nominali, elevata resistenza ai cortocircuiti, morsetti a doppio piano su entrambi i lati per sezioni di conduttori grandi e collegamento a barra, indicatore di posizione di commutazione, finestra per etichette di marcatura, pomello multifunzionale con tre posizioni: acceso, spento, scattato, collegamento C1 posizione del neutro a sinistra, tipo di montaggio: fissaggio rapido su guida di supporto, posizione di installazione arbitraria, direzione di alimentazione arbitraria.

Aree di applicazione: alimentazioni elettriche per edifici residenziali e di servizio, nonché impianti industriali con reti TN-S, TT e TN-C-S. Negli impianti IT, gli interruttori differenziali di questa serie possono essere previsti per l'interruzione in caso di un secondo guasto. L'uso in reti TN-C e per la protezione di impianti in cui dispositivi elettronici possono generare correnti di guasto continue o correnti di guasto con frequenze diverse da 50 Hz è escluso. In questo caso, non è garantita una protezione completa.
