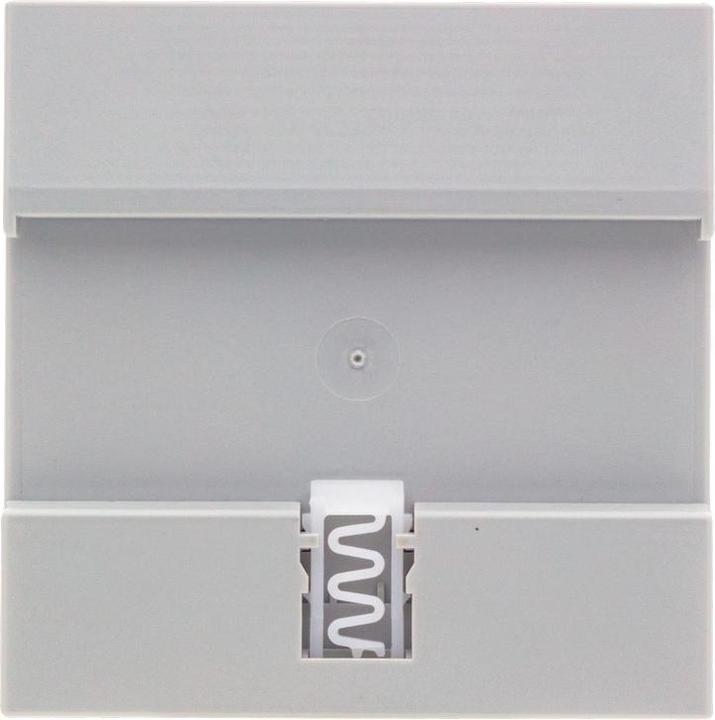

Contatore del convertitore

Contatore di conversione bidirezionale con interfaccia M-Bus, 3x230/400V, trasformatore di corrente /5 e /1A. Il rapporto di conversione è configurabile più volte tramite tasti. Classe di precisione B (1%), in accumulo, MID B+D, preconfigurato per scopi di fatturazione. Il display LCD grafico di 38x28 mm consente, grazie alla retroilluminazione a LED, di leggere e impostare i parametri con un'ottima visibilità dei numeri. Tramite tasti sensibili al tocco è possibile impostare l'indirizzo primario e secondario e la velocità di trasmissione. Il carico M-Bus dell'EMU Professional II è solo 1,5 mA, corrispondente a un carico standard. La frequenza e il tempo degli impulsi S0 possono essere configurati tramite tasti (1/10/100/1000/10000 per kWh).

L'interfaccia M-Bus è stata sviluppata secondo EN13757-2, -3 (precedentemente EN1434-3). Il contatore di energia M-Bus EMU Professional II 3/5 M-Bus comunica tramite M-Bus a 300, 600, 1200, 2400, 4800 e 9600 Baud. Tramite tasti sensibili al tocco è possibile configurare l'indirizzo primario e secondario e la velocità di trasmissione.

Funzioni in sintesi:

• Contatore di conversione bidirezionale con interfaccia M-Bus
• 3x230/400V
• Trasformatore di corrente /5 e /1A
• Rapporto di trasformazione configurabile più volte
• MID B+D, preconfigurato per scopi di fatturazione
• Classe di precisione B (1%)

Valori misurabili sul contatore di energia:

• Energia attiva prelevata (kWh) e fornita (kWh)
• Energia reattiva prelevata (kvarh) e fornita (kvarh)
• Potenza attiva (kW)
• Potenza reattiva (kvar)
• Potenza apparente (kVA)
• Corrente (A)
• Frequenza (Hz)
• Numero di interruzioni di tensione

Configurazione di fabbrica:

• Uscita impulsi S0: 10 impulsi/120 ms
• Velocità di trasmissione: 2400
• Indirizzo primario M-Bus: 000
• Indirizzo secondario M-Bus: corrisponde al numero di serie, ad esempio 23501234.
