ABB Trasformatore Meter B24 112-100 Acciaio

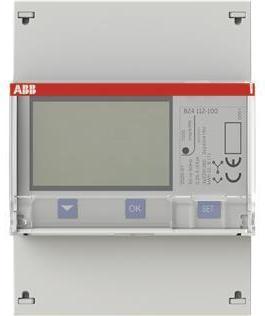

ABB Stotz S&J Contatore di trasformazione B24 112-100

Produttore: ABB Stotz S&J
Designazione: Contatore di trasformazione RS485
Tipo: B24 112-100
Tipo di contatore: elettronico
Corrente nominale (In): 6 A
Corrente massima (Imax): 6 A
Tensione nominale (Un) N-L: 230..240 V
Tensione nominale (Un) L-L: 380..415 V
Frequenza: 50..60 Hz
Classe di precisione: B
Tipo di connessione: Quattro fili
Esecuzione: Contatore di trasformazione
Tipo di energia: Potenza attiva
Adatto per: Prelievo
Tipo di tariffa: Monotariffa
Tipo di misurazione del carico: no
Blocco di ritorno: sì
Tarato: sì
Omologazione: Direttiva sugli strumenti di misura
Uscita impulso: elettrica
Tipo di impulso: S0
Frequenza impulso: 1..999999 Imp/kWh (kvarh)
Tipo di visualizzazione: digitale
Tipo di montaggio: REG
Larghezza in unità di divisione: 4
Larghezza: 70 mm
Profondità: 65 mm
Altezza: 26,5 mm
Tipo di interfaccia: altro
Firma EDL40: no
Con codice di blocco: no
Numero di cifre: 7
Grado di protezione (IP): IP20
Grado di protezione (NEMA): altro

ABB Stotz S&J Contatore di trasformazione B24 112-100: ulteriori dettagli
Contatore trifase per la misurazione di una rete trifase a tre o quattro fili tramite un collegamento del trasformatore CT (rapporto di trasformazione per la corrente configurabile) fino a un massimo di 6 A. I seguenti valori vengono visualizzati tramite un display a sette segmenti con fino a 7 cifre: energia attiva (Classe 1), potenze, correnti, tensioni (L-L, L-N) e frequenza sia per fase che totale. La comunicazione può avvenire tramite l'interfaccia integrata RS485 (Modbus RTU) o tramite l'interfaccia infrarossa per il collegamento di un modulo KNX. Il contatore energetico ha un'uscita impulso. Il contatore è tarato secondo MID e omologato secondo IEC. La larghezza di installazione è di 4 moduli DIN.
