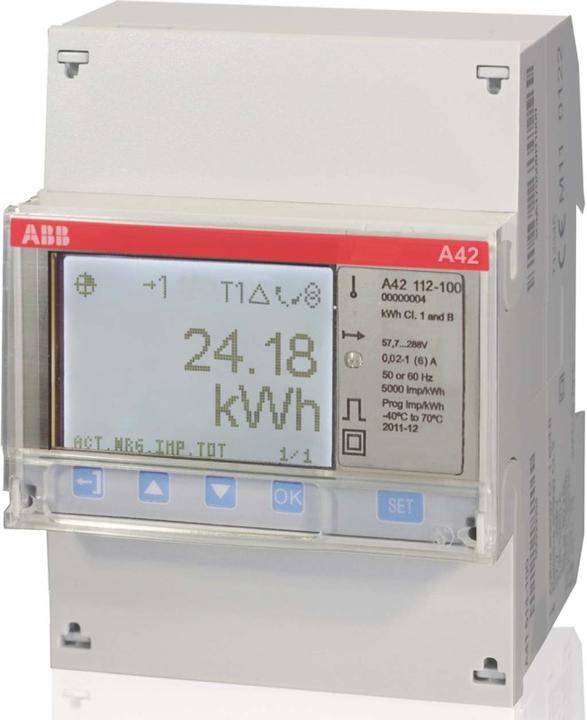

ABB A42 312-100 A42 312-100 Contatore di trasduttori, RS-485 A42 312-100

ABB Stotz S&J Contatore di trasformazione A42 312-100

Produttore: ABB Stotz S&J
Descrizione: Contatore di trasformazione RS485
Tipo: A42 312-100
Tipo di contatore: elettronico
Corrente nominale (In): 6 A
Corrente massima (Imax): 6 A
Tensione nominale (Un) N-L: 57,7..288 V
Frequenza: 50..60 Hz
Classe di precisione: B
Tipo di fase: monofase
Esecuzione: Contatore di trasformazione
Tipo di energia: energia attiva e reattiva
Adatto per: prelievo/consegna
Esecuzione tariffaria: multitariffa
Controllo tariffario: esterno
Tipo di misurazione carico: no
Blocco di ritorno: sì
Tarato: sì
Omologazione: Direttiva sugli strumenti di misura
Uscita impulso: elettrica
Tipo di impulso: S0
Frequenza impulso: 1..999999 Imp/kWh (kvarh)
Tipo di visualizzazione: digitale
Tipo di montaggio: REG
Larghezza in unità di suddivisione: 4
Larghezza: 70 mm
Profondità: 65 mm
Altezza: 26,5 mm
Tipo di interfaccia: altro
Firma EDL40: no
Con codice di blocco: no
Numero di cifre: 7
Grado di protezione (IP): IP20
Grado di protezione (NEMA): altro

ABB Stotz S&J Contatore di trasformazione A42 312-100: ulteriori dettagli
Contatore di corrente alternata per la misurazione di reti monofase tramite un collegamento a trasformatore CTVT (rapporto di trasformazione per corrente e tensione configurabile) fino a un massimo di 6 A. I seguenti valori vengono visualizzati su un display retroilluminato bianco con fino a 7 cifre: energia attiva (Classe 1) e energia reattiva (Classe 2) per importazione ed esportazione, potenza, corrente, tensione (L-N), frequenza, cos phi, fattore di potenza e potenza apparente. La comunicazione può avvenire tramite l'interfaccia integrata RS485 o tramite l'interfaccia a infrarossi. Il contatore di energia ha 2 ingressi e uscite configurati fissi. L'uscita può essere utilizzata come uscita impulso o come uscita di allerta. Qui è possibile impostare fino a 25 valori di allerta. Gli ingressi servono per il controllo delle tariffe o per la registrazione di impulsi esterni. Il contatore intermedio azzerabile consente di misurare intervalli individuali. Inoltre, il contatore registra fino a 4 tariffe. Il contatore è tarato secondo la MID e omologato secondo la IEC. La larghezza di installazione è di 4 moduli DIN.
