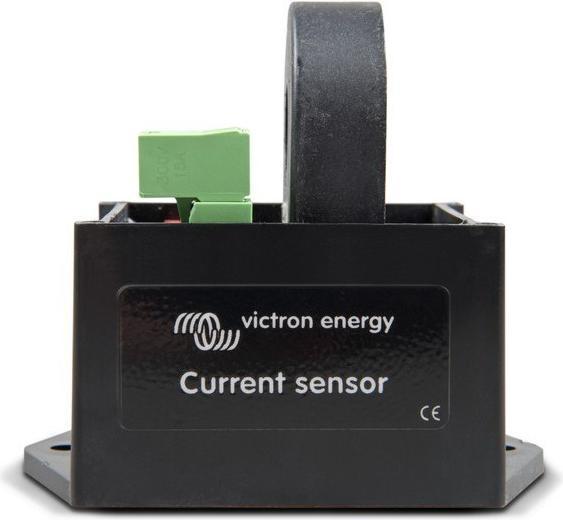

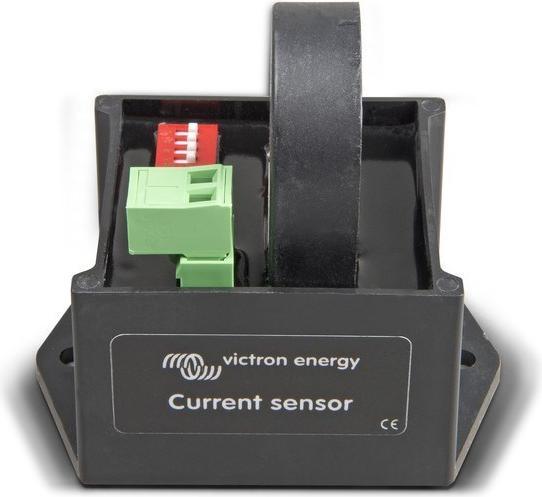

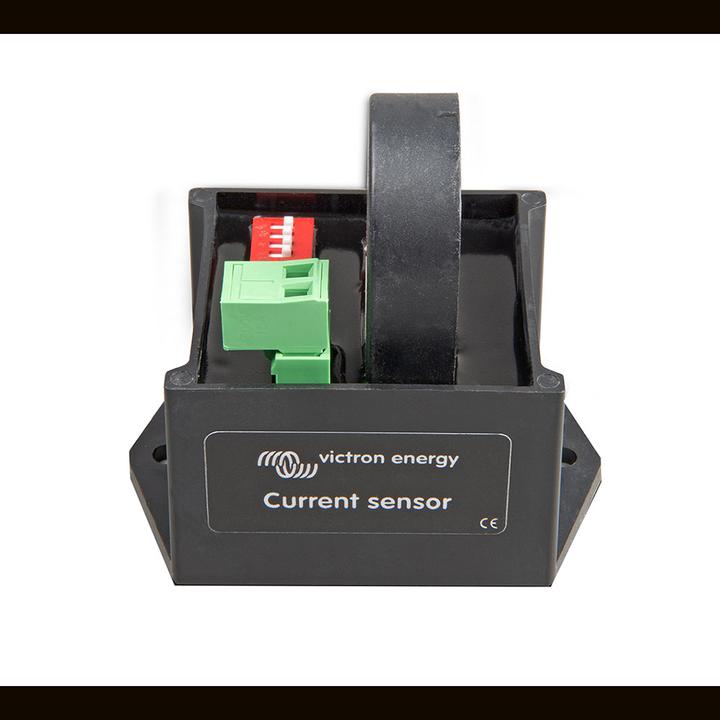

Victron Energy Victron Capteur de courant alternatif 40A monophasé

Le capteur de courant AC Victron Energy (MPN CSE000100000) est un capteur de courant externe simple pour un courant d'entrée maximal de 40A. Il est utilisé pour mesurer le courant AC, la puissance (VA) et calculer l'énergie (kWh) d'un onduleur PV. Le capteur se connecte à l'entrée ou à la sortie AC d'un Multi ou Quattro. Les valeurs peuvent ensuite être affichées et envoyées depuis le contrôle couleur vers le site Web VRM ou un appareil GX. Les deux câbles de mesure peuvent être connectés à l'entrée AUX et/ou à l'entrée de détection de température d'un Multi ou Quattro.

Exigences matérielles pour Multi et Quattro :

• Le Multi ou Quattro doit avoir le nouveau microprocesseur : Assurez-vous que le numéro de version du firmware à 7 chiffres indiqué sur le microprocesseur commence par 26 ou 27.

• L'entrée TEMP-Sense de tous les Multi et Quattro est adaptée au capteur AC.

• Sur la version matérielle Multiplus II 0 à 8, l'entrée AUX se trouve sur le connecteur RJ12, broches 1 et 5. Dans les versions ultérieures, l'entrée AUX est à nouveau disponible en tant que connecteur normal.

• Le Multi ou Quattro doit être connecté au connecteur VE.Bus du Color Control GX : L'affichage ne fonctionne pas si le connecteur VE.Can est connecté via un câble d'interface VE.Bus à VE.Can.

Installation :

• Faites passer l'un des câbles AC de l'onduleur PV à travers le capteur AC.

• Connectez le capteur à l'entrée AUX ou TEMP d'un onduleur, Multi ou Quattro, dans la même phase que celle mesurée par ce capteur de courant.

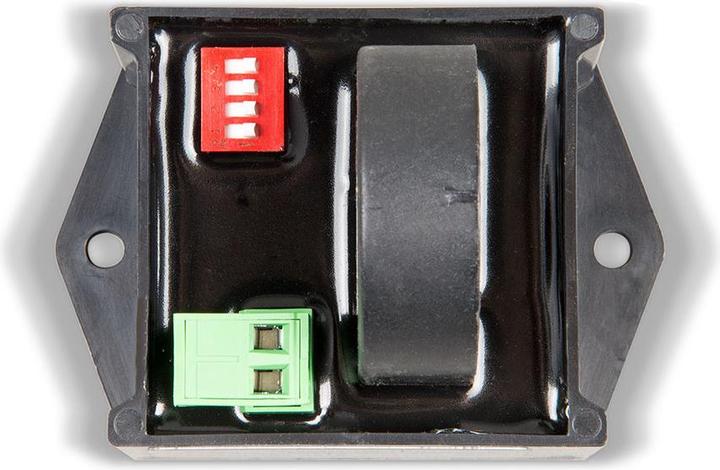

• Configurez la plage de puissance avec les interrupteurs DIP. Sélectionnez une puissance égale ou supérieure à la puissance maximale attendue. Par exemple, pour une installation PV de 4 kW, le réglage correct des interrupteurs DIP est de 5 kW.

• Installations multiphases : Ajoutez un capteur AC pour chaque phase de l'onduleur PV. Câblez-le dans la même phase que le multi.

Contenu de la livraison :

1x capteur de courant AC Victron Energy 40A (CSE000100000).
