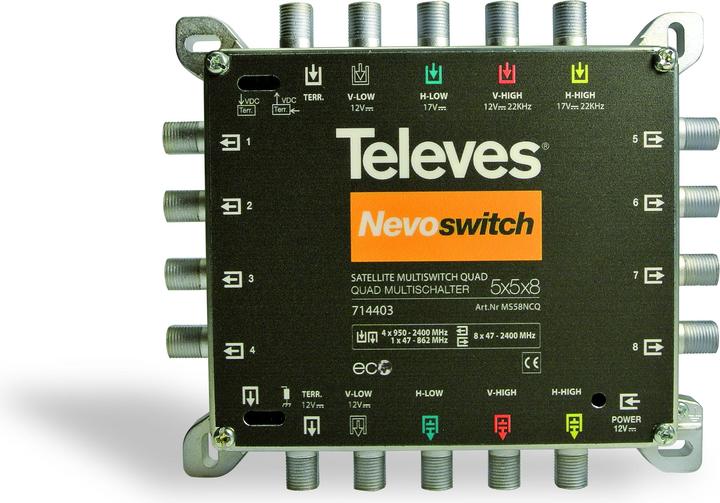

Televes Commutateur multiple MS58NCQ

Multiswitch cascadable et compatible QUAD avec 5 entrées (1 terrestre et 4 polarités d'un satellite) et 8 sorties TN. Il peut être utilisé comme un multiswitch unique (distribution en étoile) ou comme un commutateur en cascade grâce à des résistances de terminaison commutables.

Points forts

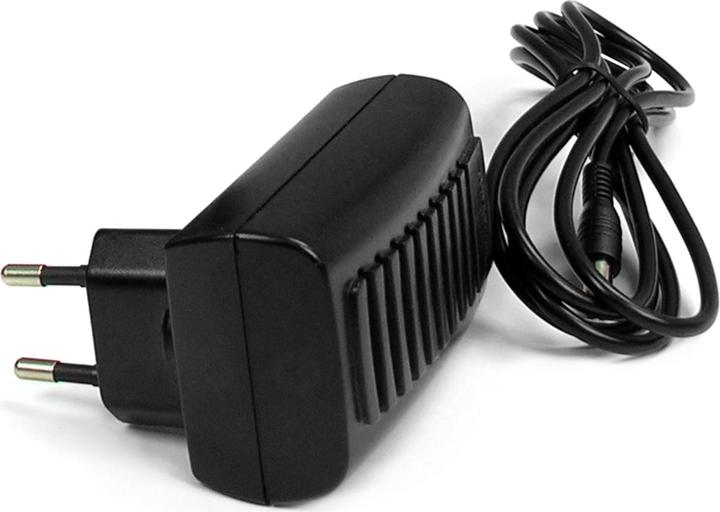

• Comprend une unité d'alimentation 12 V MS-NT1208N.
• Compatible avec LNB QUAD grâce au générateur 22KHz.
• Un commutateur pour alimenter des préamplificateurs terrestres ou un passage de courant.
• Alimentation à distance via VL.
• Circulation DC des entrées vers le haut.
• Actif terrestre.
• Design, qualité et fabrication européens.

Caractéristiques

• Boîtier très compact.
• Boîtier en fonte avec les meilleures propriétés de blindage.
• Codage couleur des entrées et des sorties.
• Mode ECO.
• Très flexible : grâce aux résistances de terminaison commutables pour tout commutateur simple ou en cascade.
• Alimentation 12 V.
• Faible consommation d'énergie, donc fonctionnement économique (alimenté par le récepteur).

Données techniques
Nombre d'entrées : 5
Nombre de sorties en cascade : 5
Nombre de sorties abonné : 8
Plage de fréquence TERR : 47 ... 862 MHz
Plage de fréquence SAT : 950 ... 2400 MHz
Niveau d'entrée TERR : 92 dBμV
Niveau d'entrée SAT : 105 dBμV
Atténuation de transmission TERR : 2 dB
Atténuation de passage SAT : 1,5 ... 4 dB
Atténuation abonné 1...8 TERR : 2 dB
Atténuation abonné 1...8 SAT : 1 dB
Découplage H/V : > 30 dB
Découplage TN : > 25 dB
Alimentation : 12 Vdc
Consommation maximale (PSU) : 40 mA
Consommation maximale (STB) : 35 mA
Température de fonctionnement : -5 ... 45 °C
Indice de protection : 20

Données physiques
Poids net : 491 g
Poids brut : 491 g
Largeur : 137 mm
Hauteur : 121 mm
Profondeur : 29 mm
Poids principal du produit : 369 g.
