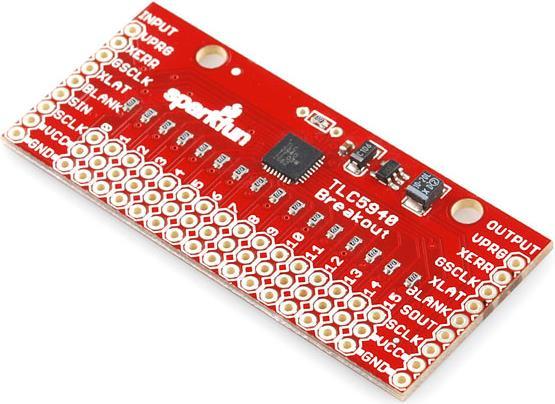

SparkFun TLC5940 Pilote PWM Breakout

Le TLC5940 est une unité PWM à 16 canaux avec un contrôle de cycle d'utilisation de 12 bits
(0-4095), un contrôle de la limite de courant sur 6 bits (0-63), et une
interface série. Ce tableau de répartition est un bon moyen de prendre
l'avantage de cette CI utile. Les 16 canaux PWM sont répartis en
des en-têtes standard de 0,1", qui fonctionnent avec une tension et une
des rails au sol. En outre, comme le TLC5940 peut être monté en chaîne, le

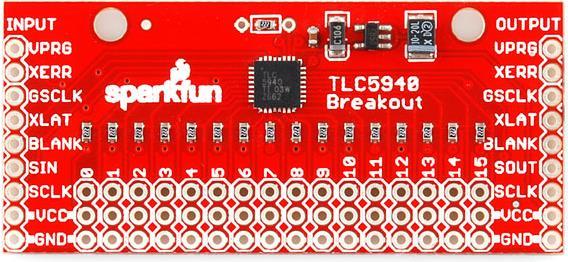

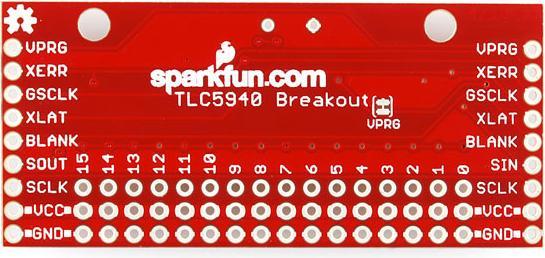

L'éclatement est conçu pour soutenir cette caractéristique. Sur le côté gauche de
le tableau toutes les entrées série sont réparties en en-têtes de 0,1" et
de même avec la sortie sur le côté droit.

Utilisez ce tableau pour augmenter le nombre de broches PWM disponibles pour votre
microcontrôleur pour des applications telles que Monocolor, Multicolor ou
Afficheurs LED en couleur, panneaux LED, rétro-éclairage de l'écran, servo
contrôle, ou tout autre projet dans lequel un grand nombre de pilotes PWM sont
nécessaire.

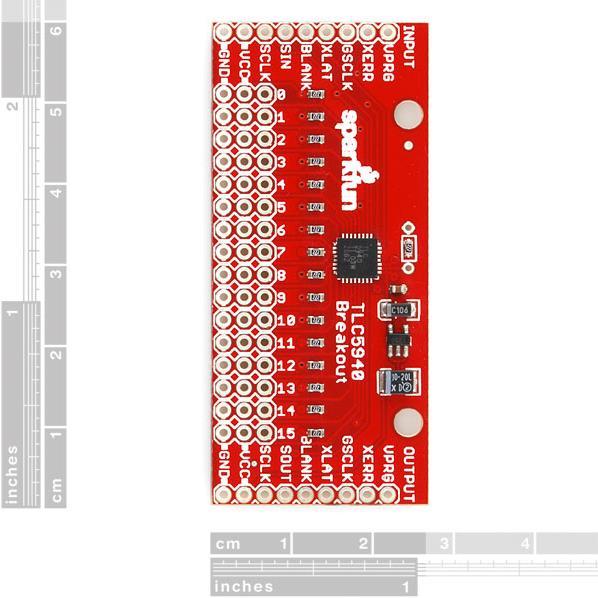

Note : Bien que chaque en-tête PWM à 3 broches soit espacé de 0,1", l'espace entre
chaque en-tête est légèrement plus grand afin de tenir compte de l'asservissement
les connexions. Afin de rendre cette carte utilisable avec les servos,
Des résistances de pull-up de 2,2k ont également été incluses sur chaque sortie.
Enfin, la résistance de 2,2k sur la broche Iref règle le courant de sortie à
17,8 millions d'euros, mais une connexion parallèle par trou traversant est prévue pour un
une résistance supplémentaire pour augmenter le courant si nécessaire. Pour déterminer
la valeur de la résistance nécessaire pour une sortie donnée, vérifiez les équations
fourni sur le schéma.

Documents :

* Bibliothèque Arduino [1]
* Exemple d'Arduino [2]
* Tutoriel bildr [3]
