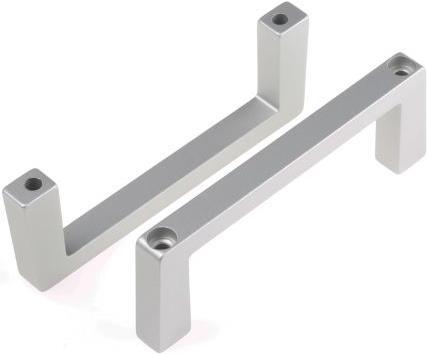

Schroff Poignee Pour Multipac 3u

Type : Poignée frontale
Dimensions : 40 x 10 x 113 mm
Pour utilisation avec : Boîtier de table 19 pouces
Matériau : Aluminium
Hauteur U : 3U

IEC 60297-3 / DIN 41 494-5. (Configuration de base) 1x plaque frontale, 2x parois latérales, 1x paroi arrière, 1x matériel de montage. multipacPRO 19 pouces en format glissant. Caractéristiques : Pour l'installation de cartes à circuits imprimés normalisées (horizontales) ou de composants non normalisés sur une plaque de châssis. Construction en profilé en aluminium très stable, idéale pour les installations lourdes. Les rainures dans les parois latérales permettent une fixation en hauteur et en profondeur variable des plaques de châssis ou de cartes à circuits imprimés de grande taille. Blindage HF pouvant être ajouté, indice de protection IP20 selon IEC/EN 60529 (lors de l'utilisation de plaques de recouvrement fermées).

Matériau, couleur, finition :
Parois latérales : Profilé en aluminium, brut
Plaque frontale : Profilé en aluminium, chromatique incolore
Plaques de recouvrement et paroi arrière : Tôle en aluminium, chromatique incolore
Poignées frontales : Profilé en aluminium, anodisé.

Plaques de recouvrement :
Variante fermée (IP20)
Variante perforée (diamètre des trous 4 mm, taux de perforation 58 %).

Ensemble d'étanchéité HF : Configuration de base, plaques de recouvrement et un ensemble d'étanchéité HF donnent une variante blindée du format glissant multipac. Mesures HF selon la norme VG 95 373 (1) = sans ; (2) = avec ensemble d'étanchéité HF.

Plaques de châssis : Les plaques de châssis conviennent à l'installation de composants lourds non normalisés. Elles sont fixées de manière variable en hauteur dans les rainures des parois latérales. Cela permet une installation en complément des plaques de recouvrement. Plaques de recouvrement, poignées, étanchéités HF ou plaque de châssis à commander séparément.
