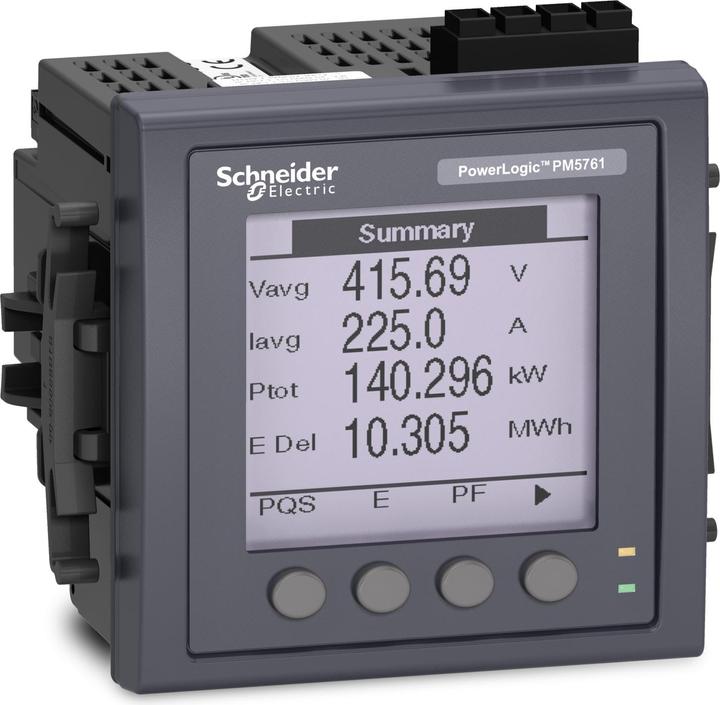

Schneider METSEPM5761

Le PM5761 est un appareil de mesure universel pour montage en façade (96 mm x 96 mm) avec un affichage LCD entièrement graphique et rétroéclairé. Cet appareil de mesure, de classe de précision 0.2S (conformément à la norme IEC 62053-22), mesure l'énergie, la puissance active et réactive, la tension, le courant, la fréquence, le facteur de puissance et l'analyse des harmoniques jusqu'à la 63ème. Avec 1,1 mégaoctet de mémoire pour jusqu'à 14 paramètres sélectionnables avec un intervalle et une durée configurables. Il dispose également d'une surveillance directe du courant du conducteur neutre, d'une surveillance du courant de défaut avec calcul du courant de court-circuit, ainsi qu'une fonction d'enregistreur de perturbations pour l'oscilloscope réseau en cas d'événements, avec jusqu'à 128 échantillons par période sur 8 périodes pour des événements de sous-tension et de surtension. Convient pour des applications à 50 Hz ou 60 Hz et des tensions d'alimentation allant de 100 à 480 VAC et de 125 à 250 VDC. Le courant nominal pour cet appareil de mesure est de 1A ou 5A et il prend en charge les configurations 1P+N, 3P ou 3P+N. La plage de mesure de la tension entre les phases est de 20 à 690 VAC à 45 à 65 Hz, tandis que la plage de mesure entre la phase et le conducteur neutre est de 20 à 400 VAC à 45 à 65 Hz. Les options de communication incluent Modbus RTU (RS485), Modbus TCP (Ethernet) ainsi que BACnet/IP. Les fonctions de communication intégrées permettent la prise en charge du protocole DNP 3.0, l'accès à un serveur web intégré et une passerelle série-Ethernet. L'appareil dispose également de deux entrées numériques avec support WAGES, de deux entrées RCM et de deux sorties numériques. Il y a 52 alarmes configurables et il prend en charge huit plans tarifaires. Le PM5761 est conforme à la directive MID et peut donc être utilisé pour le comptage de facturation. Les dimensions du produit sont les suivantes : largeur 96 mm, profondeur 77 mm, hauteur 96 mm et poids 450 g.
