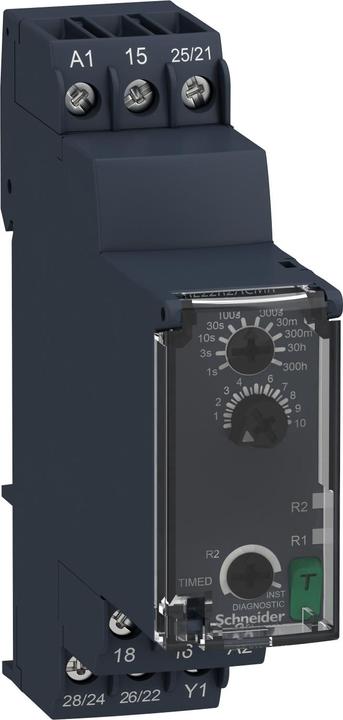

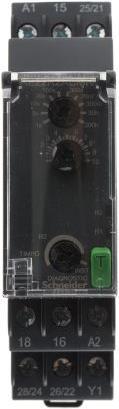

Schneider Electric Star-Delta Timer Relay

Harmony Time. Relais de temporisation électronique pour le contrôle des applications d'automatisation, avec une largeur de montage de 22,5 mm pour rail DIN. Il dispose d'une fonction de temps avec un retard d'activation et de retour symétrique (même durée pour les deux retards), offrant également la possibilité de sommer les interruptions de contact. La plage de temps va de 0,05 s à 300 h. À la sortie, deux relais à contact inverseur peuvent être chargés jusqu'à 8 A chacun. Le deuxième relais de sortie peut se synchroniser avec la première sortie ou indiquer l'état de disponibilité. Les réglages se font via des éléments de commande à l'avant, qui peuvent être protégés contre les modifications sous un couvercle transparent. Un indicateur de réglage éclairé permet de voir clairement le réglage des potentiomètres même de loin. L'interrupteur de diagnostic à l'avant permet, en particulier pour les fonctions de temps longues, d'activer le relais de sortie pour tester l'application globale. En fermant le couvercle transparent, l'interrupteur de diagnostic est automatiquement réinitialisé. Des indicateurs LED informent sur l'état. L'alimentation à large tension (24-240 VAC/DC) permet une utilisation universelle. Le raccordement des fils se fait par des bornes à vis.
