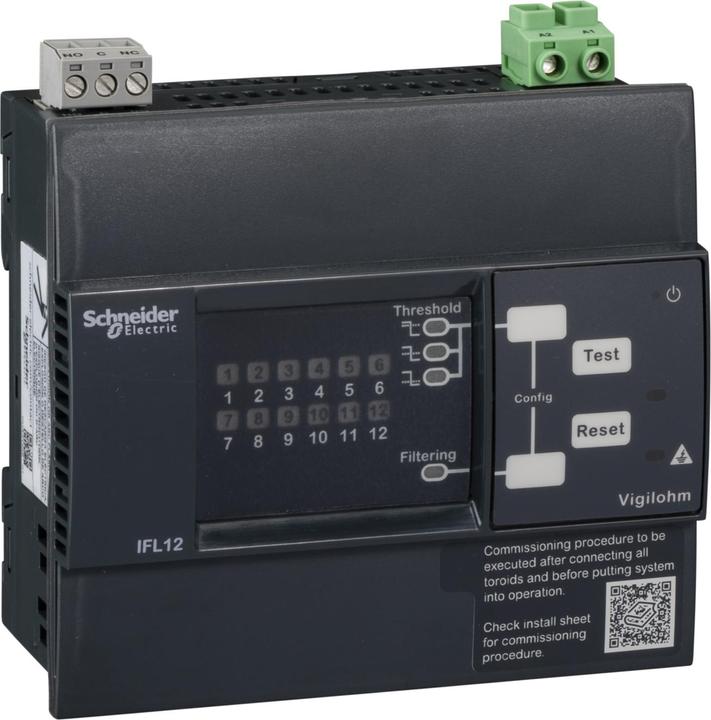

Schneider Electric SE IMDIFL12 VIGILOHM IFL12-CANAL 110-440VAC/DC

Cet appareil fait partie de la série Vigilohm, conçue pour la surveillance des alimentations non mises à la terre (systèmes IT) conformément aux normes d'installation et de produit. La recherche de défauts d'isolement n'est possible que lorsqu'il est connecté à la série IM400, XM300 ou XM200. Cet appareil est destiné à la surveillance de 12 sorties AC, DC et ACDC jusqu'à une tension de noyau d'anneau de 1000 V. La configuration se fait depuis l'écran HMI à l'avant de l'appareil. Les réglages concernent les seuils d'alarme. Il indique quelle sortie présente un défaut d'isolement. L'autotest démarre automatiquement toutes les 5 heures et si nécessaire. Si la résistance d'isolement tombe en dessous du seuil réglé, une alarme est déclenchée via le relais de sortie IFL et l'HMI. Une fois qu'aucune erreur n'est détectée, l'alarme est annulée et le relais d'alarme revient à l'état normal. L'appareil peut être alimenté par une source de 110 VAC à 440 VAC ou une source de 110 VDC à 440 VDC, toutes avec une tolérance de plus ou moins 15 %.
