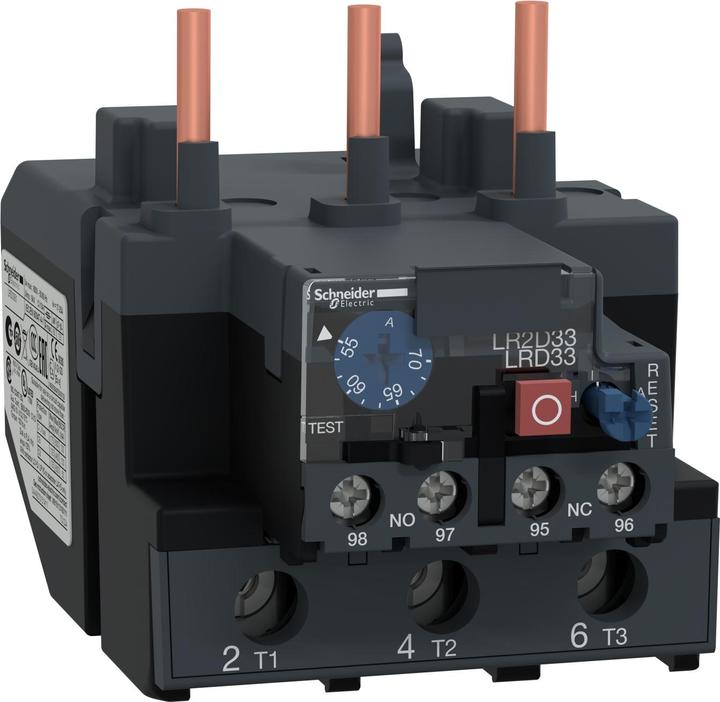

Schneider Electric Relais de protection moteur 70A

Puissance du moteur FLC : 55 à 70 A
Courant nominal de contact : 70 A
Configuration de contact : 3P
Gamme : TeSys
Tension nominale de contact : 690 V AC
Type de montage : Contacteur direct
Série : LRD3
Configuration de contact : Contact normalement ouvert/normale fermé
Nombre de contacts auxiliaires : 2
Type de réinitialisation : Automatique, manuelle
Largeur : 55 mm
Plage de température de fonctionnement : -20 à +60 °C

Il s'agit d'un relais thermique tripolaire conçu pour protéger les circuits AC contre les surcharges, les pannes de phase, les longs temps de démarrage et les moteurs bloqués en continu. Il dispose d'un cadran pour régler les relais ajustables, d'un bouton de test, d'un bouton d'arrêt, d'une réinitialisation manuelle/automatique et d'un indicateur de déclenchement. Le couvercle est conçu pour être scellé et comprend un contact normalement fermé/un contact normalement ouvert en tant que contacts auxiliaires. Il peut être monté directement sous des contacteurs tripolaires ou monté indépendamment sur des rails DIN. La tension d'isolation est de 600 V avec une résistance diélectrique de 6 kV.
