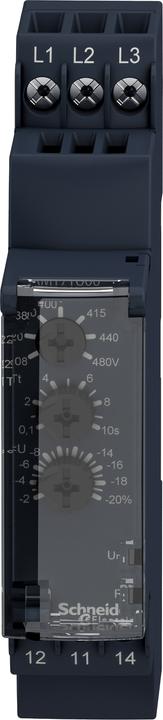

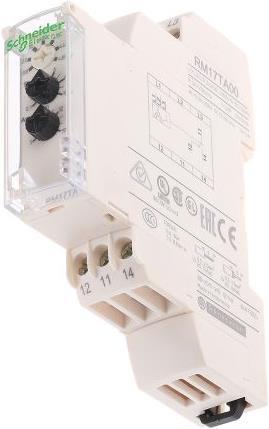

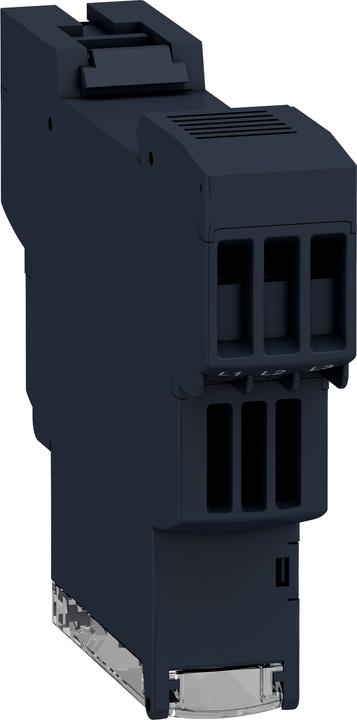

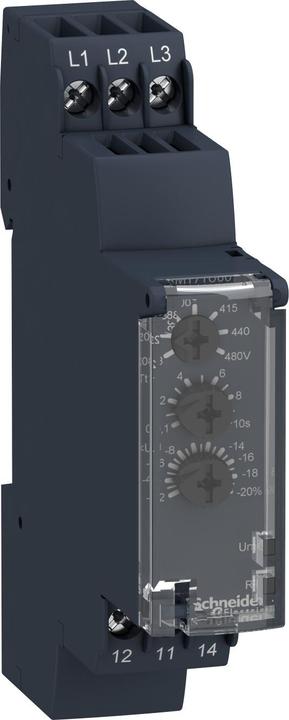

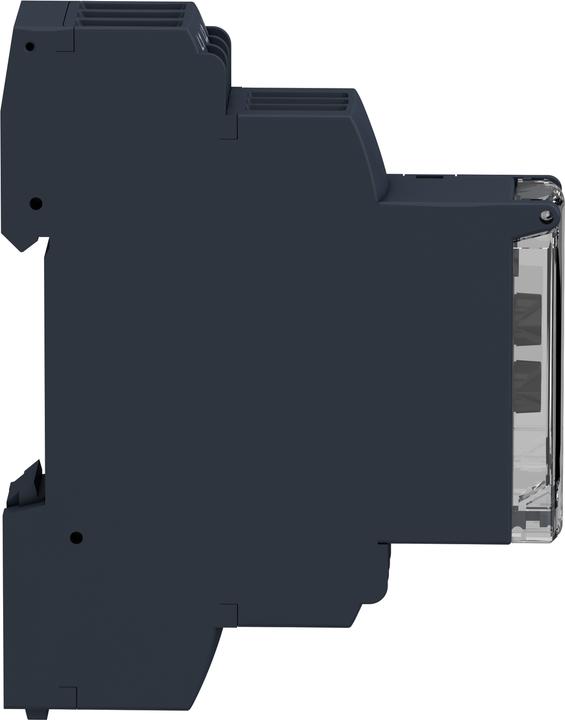

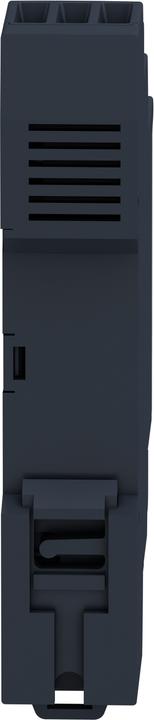

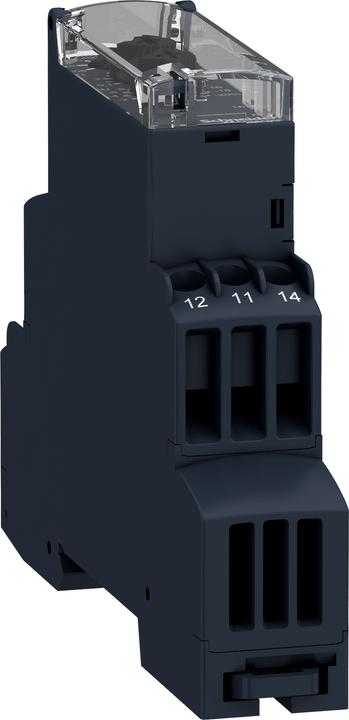

Schneider Electric Perte de phase et asymétrie des séquences

Applications de surveillance : Phase
Tension d'alimentation : 208 → 480 V AC
Configuration des contacts : Interrupteur unipolaire
Phases électriques : 3
Sensibilité de la phase : Asymétrie de phase, perte de phase, séquence de phase
Temps de retard : 0,1 → 10 s
Largeur : 17,5 mm

NF EN 60255-6 et IEC 60255-6. UL, CSA, GL, C-Tick, GOST. Relais de contrôle de réseau triphasé série RM17 Tx00. Relais de contrôle d'alimentation triphasée polyvalent de Schneider Electric de la série RM17Tx00. Surveillance de la bonne séquence des phases L1, L2 et L3 ainsi que de la perte totale d'une ou plusieurs phases. En cas d'erreur de séquence de phase ou de perte d'une phase, le relais s'ouvre immédiatement. En cas d'erreur de tension, le relais s'ouvre à la fin du délai de retard défini. Panneau avant transparent avec charnières, potentiomètre sur le devant, statut de sortie LED, rail DIN. Régulateurs de phase, d'asymétrie et de sous-tension/surtension : RM17 TE00. Le relais surveille sa propre tension d'alimentation Un : il contrôle la séquence directe des trois phases, la perte d'au moins une des trois phases (U mesuré ; 0,7 x Un), asymétrie réglable de 5 → 15 % de Un, dérive de surtension et de sous-tension en mode fenêtre réglable de 2 → 20 % de Un.
