Schneider Electric ABL8PRP24100

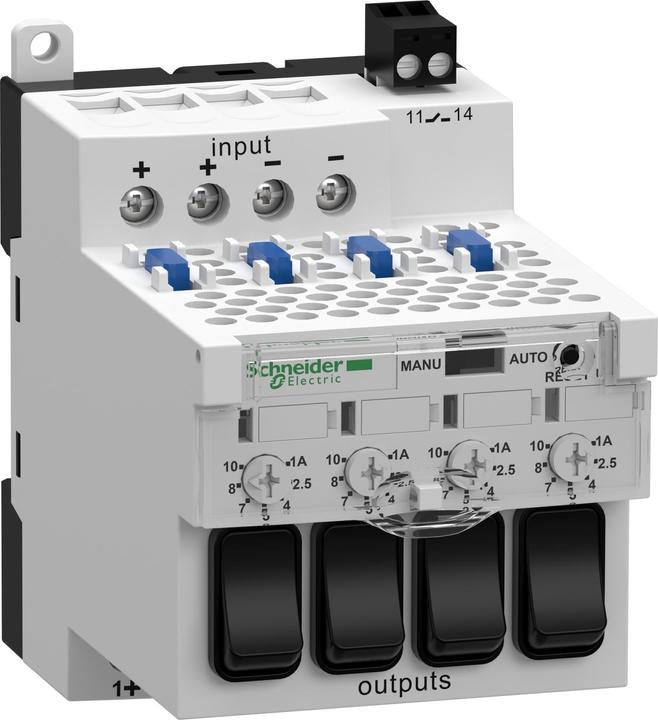

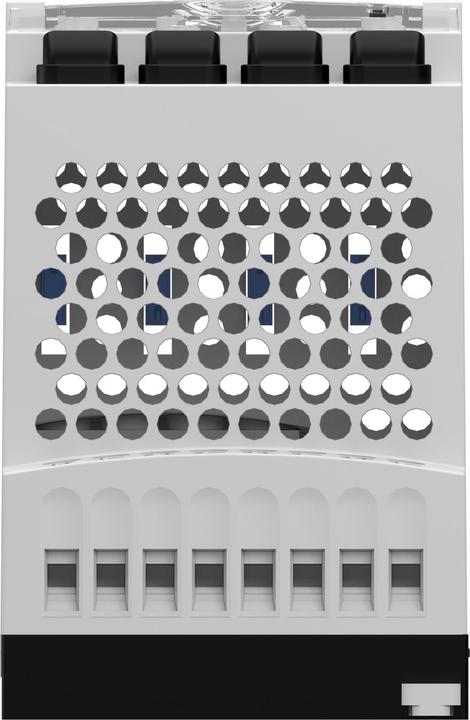

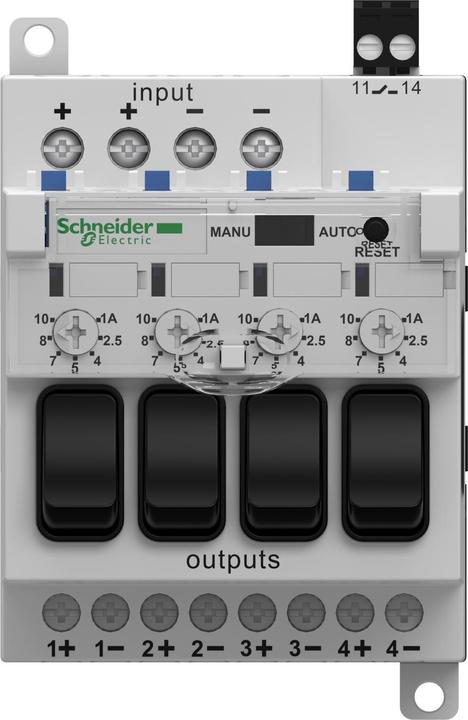

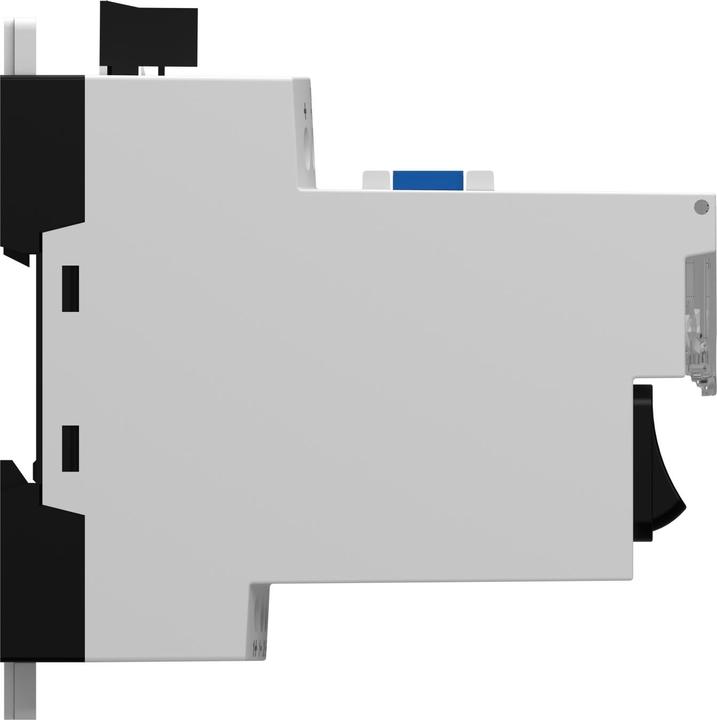

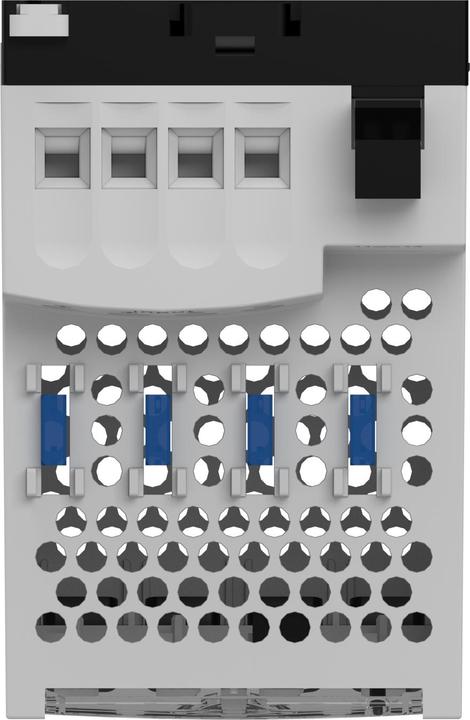

Module de protection Schneider Electric ABL8PRP24100

Fabricant : Schneider Electric
Désignation : Module de protection
Type : ABL8PRP24100
Type de connexion électrique : connexion à vis
Avec bornes amovibles : oui
Sous-courant monophasé possible : non
Sous-courant triphasé possible : non
Surcharge monophasée possible : non
Surcharge triphasée possible : non
Fenêtre monophasée possible : non
Fenêtre triphasée possible : non
Contient la fonction sous-courant en courant continu : oui
Contient la fonction surcharge en courant continu : oui
Fonction fenêtre en courant continu : non
Tension de commande nominale Us à AC 50 Hz : 19..32 V
Tension de commande nominale Us à AC 60 Hz : 19..32 V
Tension de commande nominale Us à DC : 24 V
Type de tension pour l'activation : AC/DC
Plage de mesure de courant : 10..40 A
Délai de réponse réglable minimum : 0 s
Délai de réponse maximal autorisé : 0 s
Délai de retour réglable minimum : 0 s
Délai de retour maximal autorisé : 0 s
Nombre de contacts en tant qu'ouvreur : 4
Transformateur de courant externe : non
Largeur : 71 mm
Hauteur : 110 mm
Profondeur : 103 mm

Ce module fonctionnel pour les alimentations PHASEO ABL8 permet de protéger jusqu'à 4 sorties d'alimentation avec un disjoncteur électronique. Pour chaque sortie, le courant peut être réglé en 7 niveaux entre 1 A et 10 A. En cas de court-circuit, le comportement peut être configuré entre un réarmement manuel ou automatique. De plus, un interrupteur bipolaire est disponible pour chaque sortie afin de couper l'alimentation. Cela permet de déconnecter galvaniquement un circuit avant d'effectuer des travaux. Des indicateurs LED informent sur l'état de chaque sortie. Un relais de diagnostic signale une coupure.
