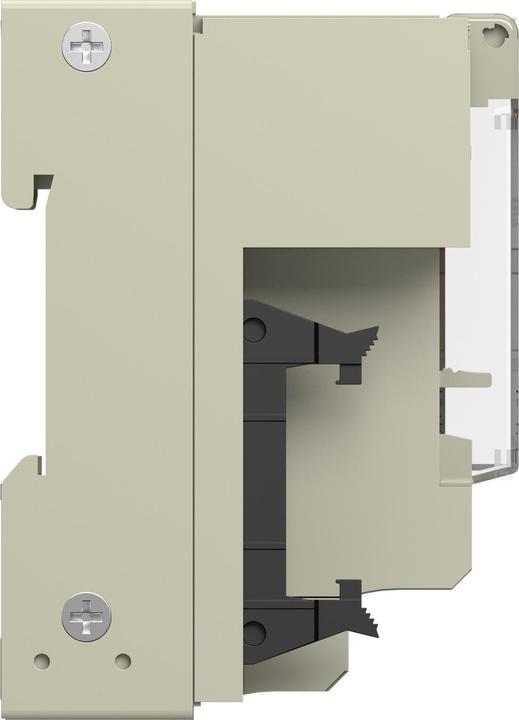

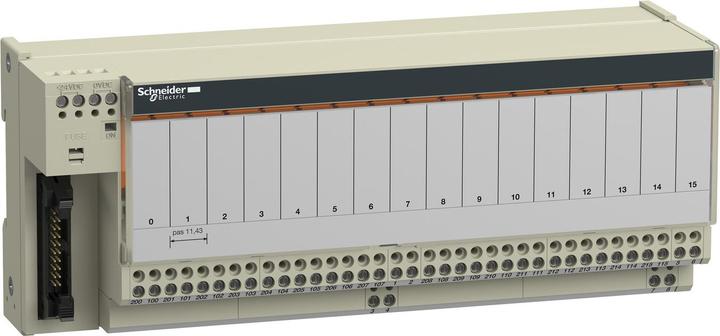

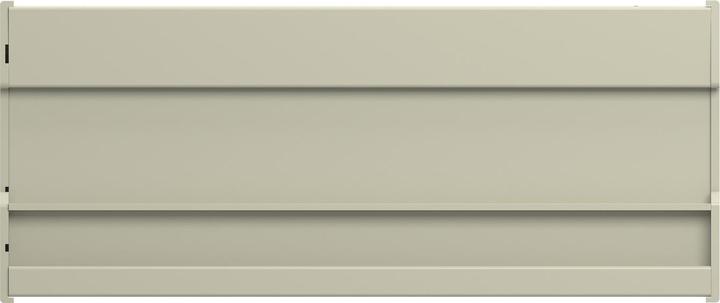

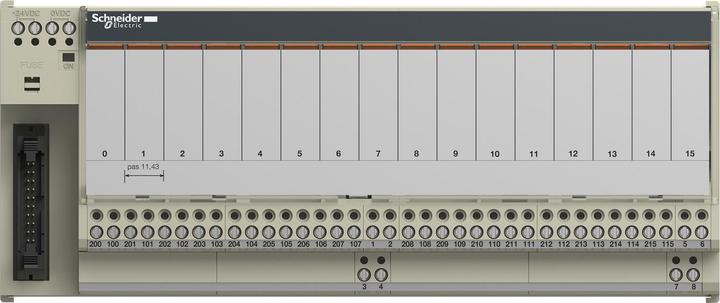

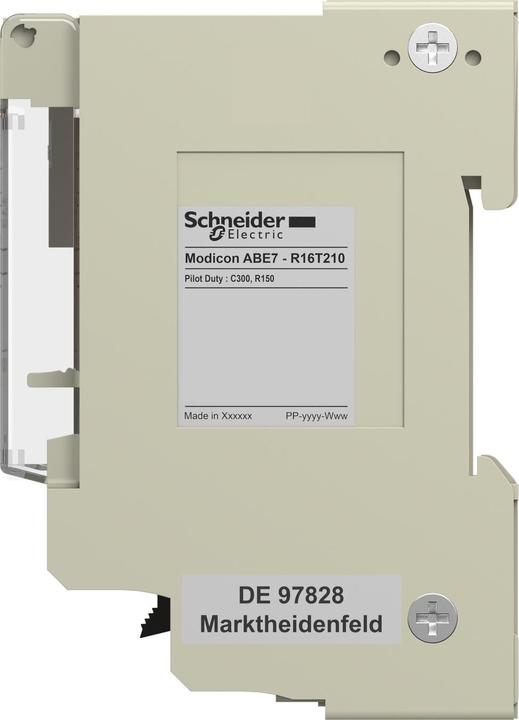

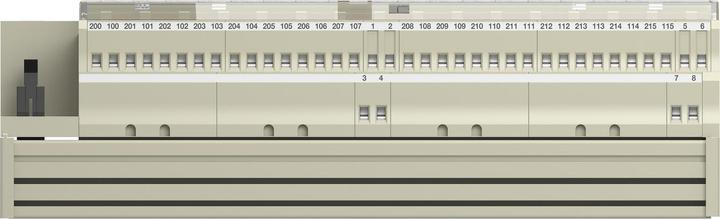

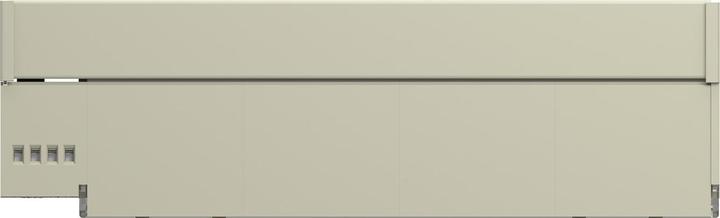

Schneider Electric ABE7R16T210

Schneider Electric Bloc de connexion ABE7R16T210

Fabricant : Schneider Electric
Désignation : Bloc de connexion relais ABE7 16 canaux
Type : ABE7R16T210
Espacement des trous de fixation au centre : 10 mm
Exécution testée pour les zones explosives "Ex e" : non
Section de conducteur connectable en fil simple : 0,324 mm²
Courant nominal In : 0,09 A
Tension nominale : 24 V
Type de connexion électrique 1 : connexion à vis
Type de connexion électrique 2 : connexion enfichable
Nombre de pôles : 16
Nombre de points de connexion par pôle : 2
Type de montage : rail DIN TH35
Matériau du corps isolant : thermoplastique
Température de fonctionnement : -5 à 60 °C
Classe de combustibilité du matériau isolant selon UL 94 : autre
Sans halogène : non
Largeur : 211 mm
Profondeur : 73 mm
Plaque de terminaison requise : non
Couleur : gris
Transparent : non

Schneider Electric Bloc de connexion ABE7R16T210 : détails supplémentaires
Ce produit fait partie de la gamme Modicon ABE7, une offre de plaques de connexion pour le système Telefast pré-câblé. La plaque de connexion avec relais électromécanique enfichable offre 16 canaux et dispose d'un contact de fermeture. Ce produit permet un raccordement rapide des modules E/S. Il s'agit d'un sous-ensemble de relais avec une tension d'alimentation de 19V à 30V DC et un courant d'alimentation maximal de 1A. C'est un produit certifié IP2x et pèse 0,735 kg. Il est adapté à tous types d'applications industrielles et certifié par GL, CSA, DNV, BV, LROS et UL. Cette plaque de connexion est conçue pour être utilisée avec le relais enfichable ABR7S21. Le montage se fait avec des clips (rail DIN de 35 mm) et des vis (montage en saillie avec kit). Modicon ABE7 simplifie le câblage dans les systèmes d'automatisation. Système pré-câblé permettant le raccordement et l'adaptation des signaux de commande des cartes PLC équipées de connecteurs HE10.
