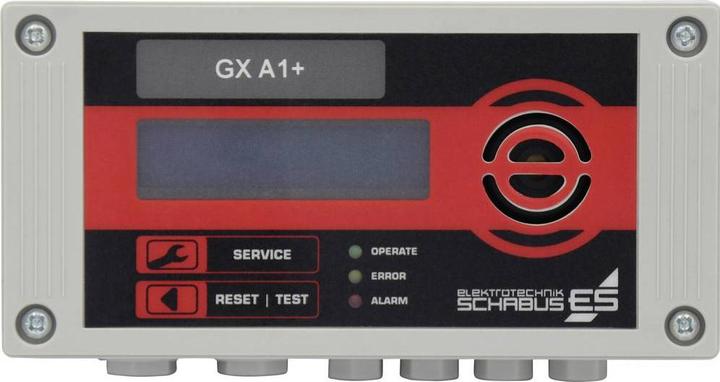

Schabus Centrale de détection de gaz GX-A1+ fonctionnant au néon pour une installation fixe sans capteur

C'est un appareil d'évaluation pour capteurs de gaz, qui modifient une tension analogique en cas de détection de gaz. Si nécessaire, l'ancien GX-A1 peut être remplacé directement par le nouveau GX-A1+ sans modifier l'installation. Tous les anciens raccordements se trouvent aux mêmes emplacements. L'alarme se déclenche visuellement par un clignotement de l'éclairage de l'écran et acoustiquement par un puissant buzzer piézoélectrique. De plus, un relais à contact sec s'active pour fermer, par exemple, une vanne d'arrêt magnétique ou pour éteindre directement un chauffe-eau à gaz connecté. Un autre relais s'active en cas de pannes techniques détectées en interne, afin d'informer, par exemple, le système de gestion de bâtiment de l'erreur. Au GX-A1+, un seul capteur de gaz peut être connecté ; selon le type de gaz et la source présumée, le capteur approprié doit être sélectionné. De plus, la hauteur de montage détermine soit la sensibilité (dioxyde de carbone) du capteur, soit le choix de la source (gaz naturel / gaz en bouteille). Le montage du GX-A1+ est très simple. Après avoir retiré le couvercle, la partie inférieure avec tous ses raccordements (bornes à vis) pour l'alimentation, le relais et le capteur est fixée au mur, les câbles sont correctement installés en saillie, l'électronique du couvercle est rebranchée et l'appareil est fermé. L'écran à cristaux liquides rétroéclairé de 2x 16 caractères informe en permanence sur l'état du système ainsi que sur l'état du capteur. En cas d'alarme, la tension du capteur est affichée en mV. Avec le bouton SERVICE, de nombreuses autres informations peuvent être consultées, qui sont stockées en permanence dans l'appareil d'alerte. Cela inclut, entre autres, un compteur d'alarme, l'indication du dernier code d'erreur, deux températures à l'intérieur de l'appareil et du processeur ainsi que leurs valeurs maximales, ou simplement la version du logiciel.
