Keeppower 3S PCB - XZD-3S1550 (Electronique de protection)
Plus que 3 pièces en stock chez le fournisseur tiers
Informations sur le produit

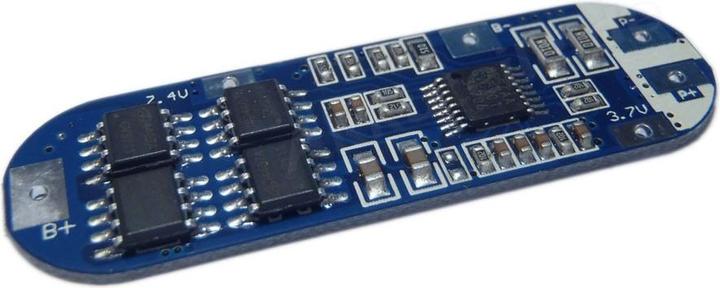

3S PCB/PCM - Keeppower XZD-3S1550 (Électronique de protection) Système de gestion de batterie BMS - Circuit de protection PCB pour trois cellules de batterie Li-Ion (Fabriqué au Japon). Un système de gestion de batterie (BMS) est un circuit électronique qui sert à surveiller et réguler un système de accumulateur rechargeable. La nécessité d'un BMS se fait sentir lors de la connexion de plusieurs cellules de batterie pour former une batterie. Le BMS doit détecter, surveiller et réguler les inévitables variations de fabrication des différents paramètres des cellules de batterie, tels que la capacité et les courants de fuite. Électronique non adaptée aux outils ou aux outils électriques.
Application : Packs de batteries Li-Ion. Remarque : Après le soudage, le circuit de protection dans le pack de batteries doit être activé, ce qui se fait par une courte charge via l'électronique.
Schéma de connexion :
B- = Batterie Moins
B+ = Batterie Plus
BM = Connexion de batterie Plus/Moins (pour vérifier les cellules individuelles)
P- = Charge, Décharge/Entrée/Sortie Moins
P+ = Charge, Décharge/Entrée/Sortie Plus
Caractéristiques techniques pour "3S PCB - Keeppower XZD-3S1550" :
Modèle : XZD-3S1550
Protection contre la surcharge (VCU) : 4,275V ± 0,05V
Temps de retard de surcharge : 1000ms ± 500ms
Tension de relâchement de surcharge : 4,075V ± 0,05V
Protection contre la décharge profonde (VDD) : 2,30V ± 0,10V
Temps de retard de décharge profonde : 100ms ± 50ms
Tension de déclenchement de décharge profonde : 2,70V ± 0,1V
Protection contre les surintensités (IEC) : 26A ± 2A
Résistance totale PCB : max. 40mΩ

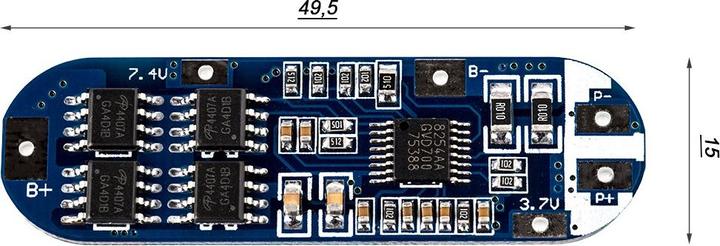

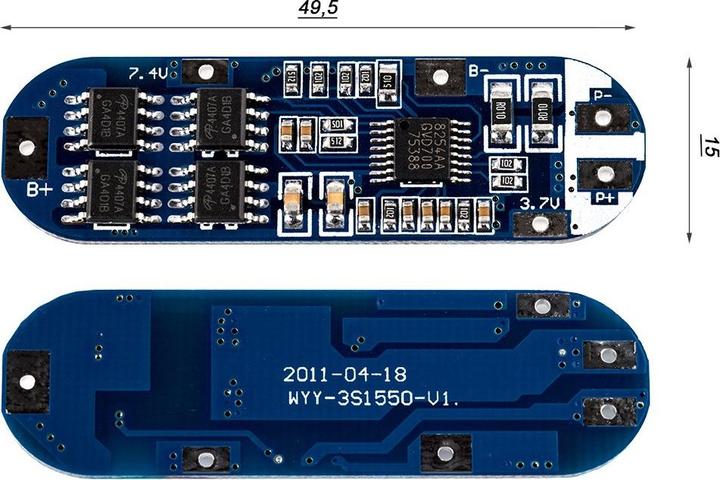

Matériau : FR4 (49,5 mm x 15,0 mm).
Numéro d'article | 17257447 |
Fabricant | Keeppower |
Catégorie | Pile : accessoires |
Réf. du fabricant | AKT-200505 |
Date de sortie | 26/10/2021 |
Couleur | Multicolore |
Couleur exacte | Divers |
Type d'accessoire de batterie | Testeur de batterie |
CO₂-Emission | |
Contribution climatique |
Contenu de la livraison | Bms |
Longueur | 1.50 cm |
Largeur | 1.50 cm |
Hauteur | 4.95 cm |
Ingrédients | 3S PCB/PCM- Keeppower XZD-3S1550 (Electronique de protection)Système de gestion de batterie BMS - circuit de protection PCB pour trois éléments de batterie Li-ion (Made in Japan). Un système de gestion de batterie (BMS) est un circuit électronique qui sert à surveiller et à réguler un système de batterie rechargeable, c'est-à-dire un système d'accumulateurs. Le besoin d'un BMS se fait sentir lorsque plusieurs cellules de batterie sont reliées entre elles pour former une batterie. Le BMS doit alors détecter, surveiller et réguler les dispersions inévitables, dues à la fabrication, de différents para-mètres des éléments de batterie, comme la capacité et les courants de fuite. Application : Packs d'accumulateurs Li-IonRemarque : Après le soudage, le circuit de protection doit être activé dans le pack d'accumulateurs, ce qui se fait par une courte charge par l'électronique.Schéma de connexion:B- = Batterie MoinsB+ = Batterie PlusBM = Connexion de la batterie Plus/Moins (pour vérifier les différents éléments)P- = Charge, décharge/entrée/sortie MoinsP+ = Charge, décharge/entrée/sortie Plus Vous pouvez consulter la fiche technique ici :Caractéristiques techniques pour "3S PCB - Keeppower XZD-3S1550 (électronique de protection) "ModèleXZD-3S1550Protection contre la surcharge (VCU)4,275V ± 0,05VTemps de retard de la surcharge1000ms ± 500msSurcharge Release Tension4,075V ± 0,05V 0,05VProtection contre les décharges profondes (VDD)2,30V ± 0,10VSous délai de décharge100ms ± 50msSous tension de déclenchement de décharge2,70V ± 0,1VProtection contre les surintensités (IEC)26A ± 2APCBRésistance totalemax. 40mΩMatériauFR4 (49,5 mm x 15,0 mm). |
