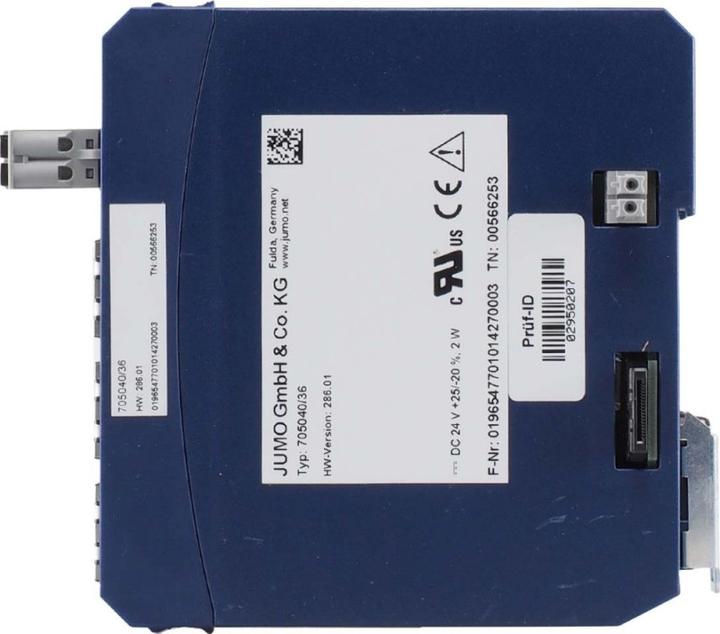

Jumo Module routeur

Module de routeur Jumo 705040-36

Fabricant : Jumo
Désignation : Module de routeur
Type : 705040-36
Type de connexion électrique : Connexion à vis
Tension d'alimentation de commande nominale Us à AC 50 Hz : 0 V
Tension d'alimentation de commande nominale Us à AC 60 Hz : 0 V
Tension d'alimentation de commande nominale Us en DC : 19-30 V
Type de tension pour l'activation : DC
Avec bornes amovibles : non
Nombre de circuits de mesure : 12
Stockage des erreurs possible : non
Réinitialisation externe possible : non
Largeur : 23 mm
Hauteur : 104 mm
Profondeur : 116 mm

Détails supplémentaires :

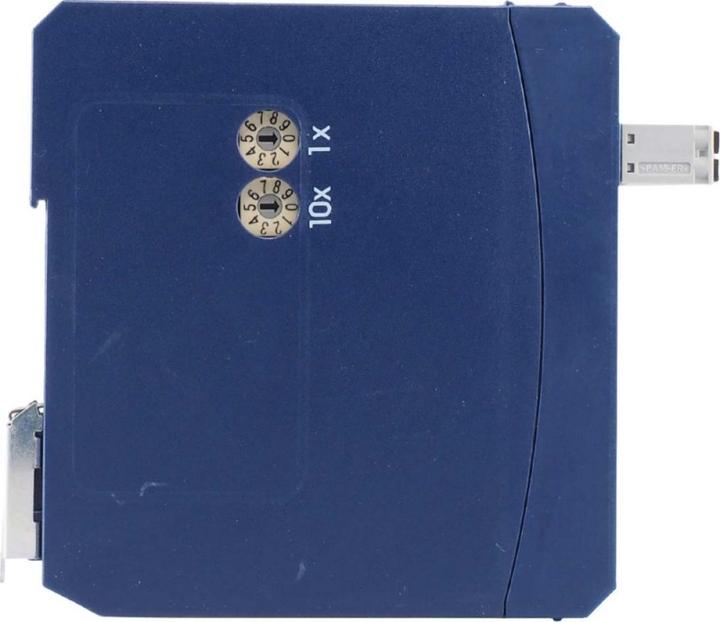

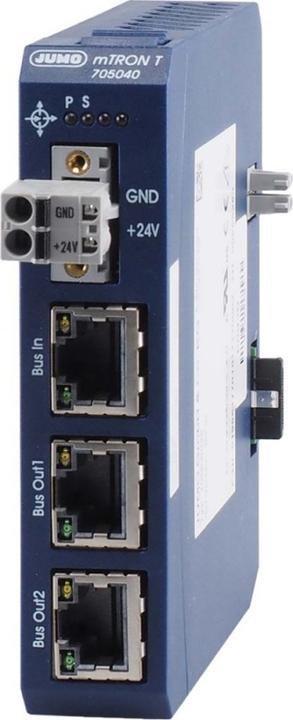

Avec le module de routeur (composant du système global mTRON T) doté de connexions système bus RJ45 à l'avant (1 x Bus In, 2 x Bus Out), une décentralisation au sein du système d'automatisation est atteinte, c'est-à-dire que les modules d'entrée/sortie sont répartis sur plusieurs rails DIN/armoires. Jusqu'à 100 m de distance peuvent exister entre deux modules de routeur ou entre un module de routeur et un module de base ou un panneau multifonction. Dans un système, un maximum de 30 modules de routeur et 30 modules d'entrée/sortie est possible. L'alimentation et l'état de fonctionnement du module sont indiqués par des diodes lumineuses. La connexion électrique de l'alimentation du module de routeur se fait à l'avant via une barre de bornes amovible. Le module de routeur ne nécessite aucune configuration. Il est intégré au système global par le programme de configuration. Pour des applications spéciales comme le Hot-Connect, l'adresse du module de routeur peut être réglée via un commutateur à code rotatif. Le module peut être facilement tiré vers l'avant du boîtier en cas de service. Le boîtier, y compris la carte bus, reste monté sur le rail DIN. L'alimentation est de DC 24 V +25/-20 %.
