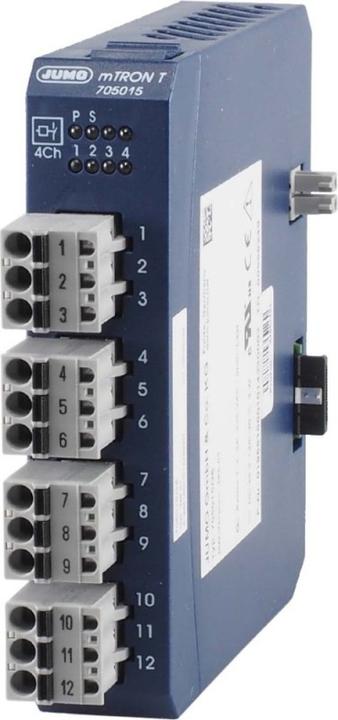

Jumo Module de relais

Jumo Module relais 705015-36

Fabricant : Jumo
Désignation : Module relais 4 canaux
Type : 705015-36
Type de connexion électrique : connexion à vis
Tension d'alimentation de commande nominale Us à AC 50 Hz : 0 V
Tension d'alimentation de commande nominale Us à AC 60 Hz : 0 V
Tension d'alimentation de commande nominale Us à DC : 19-30 V
Type de tension pour l'activation : DC
Avec bornes amovibles : non
Stockage des erreurs possible : non
Réinitialisation externe possible : non
Nombre de contacts en tant que changeur : 4
Largeur : 23 mm
Hauteur : 104 mm
Profondeur : 102 mm

Le module relais (4 canaux pour montage sur rail DIN, composant du système global mTRON T) fournit quatre sorties relais qui sont pilotées par des signaux numériques via le bus système (attribution dans la liste de connexion ou directement depuis le PLC). Les sorties relais sont équipées chacune d'un contact changeur AC 230 V / 3 A. L'alimentation en tension, l'état de fonctionnement du module ainsi que les états des sorties relais sont indiqués par des diodes électroluminescentes. Le module peut être facilement tiré vers l'avant du boîtier en cas de service. Le boîtier, y compris la carte de bus, reste monté sur le rail DIN. L'alimentation est de DC 24 V +25/-20 %.
