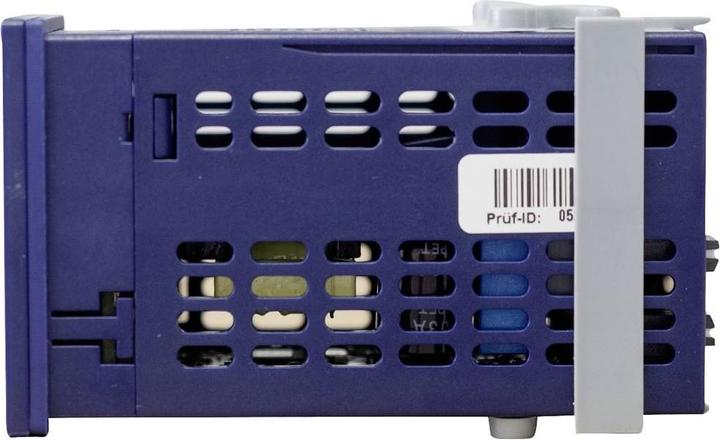

Jumo 701511/8-0000-23/000

Jumo Afficheur numérique 00694784

Fabricant : Jumo
Désignation : Afficheur numérique
Type : 00694784

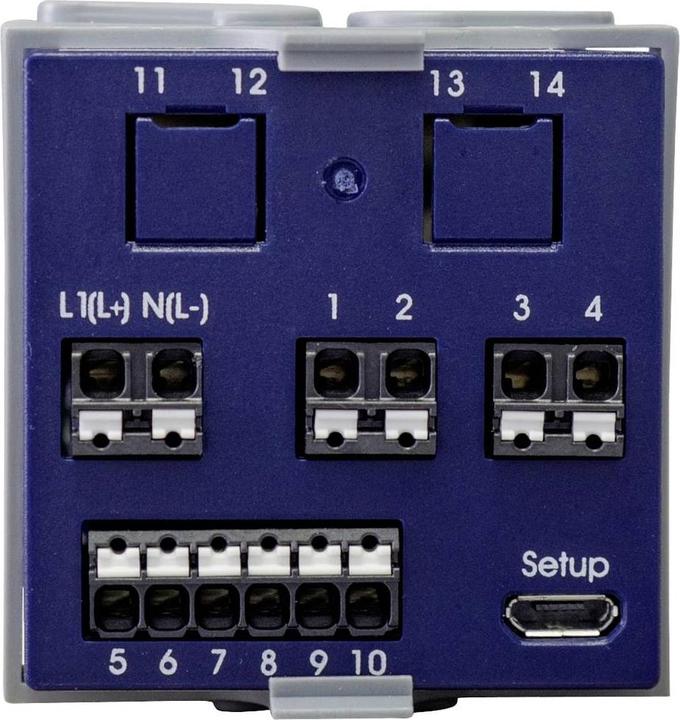

Type de connexion électrique : Connexion à ressort
Tension d'alimentation de commande nominale Us à AC 50 Hz : 110..240 V
Tension d'alimentation de commande nominale Us à AC 60 Hz : 0 V
Tension d'alimentation de commande nominale Us en DC : 0 V
Type de tension pour l'activation : AC/DC
Avec bornes amovibles : non
Nombre de circuits de mesure : 1
Stockage des erreurs possible : non
Réinitialisation externe possible : non
Nombre de contacts en tant que relais : 2
Plage de mesure de température : -270..2500 °C
Plage de mesure de résistance : 0..4000 Ohm
Largeur : 48 mm
Hauteur : 48 mm
Profondeur : 78 mm

L'afficheur numérique polyvalent au format DIN est conçu pour une installation en façade afin d'afficher la température, la pression et d'autres grandeurs de processus. L'appareil se distingue par une utilisation simple, clairement structurée et soutenue par des textes. Les valeurs de processus et les paramètres sont affichés par deux écrans LCD à 18 segments. De plus, la version possède des éléments d'affichage individuels pour les positions de commutation des sorties ainsi que pour le fonctionnement manuel, la fonction rampe et le minuteur. L'afficheur est contrôlé via un clavier à membrane à quatre touches et peut être utilisé dans des conditions environnementales difficiles grâce à son indice de protection élevé IP65.

L'afficheur numérique dispose d'une fonction d'affichage des valeurs Min-Max, d'une fonction de maintien, d'une fonction de tare, de surveillances de seuil, de signaux de commande numériques, de nombreuses fonctions de minuteur ainsi qu'un compteur de service. Grâce au programme de configuration (comprenant un éditeur de programme et un éditeur ST), il peut être configuré facilement avec un PC. Lors de la configuration via l'interface USB, aucune alimentation séparée n'est requise (alimentation par USB). Le matériel comprend également une entrée universelle, deux sorties relais (relais normalement ouvertes), une entrée numérique et une entrée/sortie numérique. La plage d'alimentation est de AC 110 à 240 V, 48 à 63 Hz.
