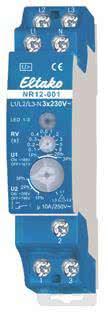

Eltako Relais de surveillance du réseau

Relais de surveillance de réseau avec surveillance de champ tournant. Il dispose d'un contacteur à potentiel libre avec 10A/250V AC. Convient pour des lampes LED de 230V jusqu'à 200W et des ampoules à incandescence jusqu'à 2000W. La consommation en veille est seulement de 0,8 watt. L'appareil est un dispositif de montage en série pour installation sur rail de support selon la norme DIN-EN 60715 TH35. Sa largeur est de 18mm et sa profondeur de 58mm. Il surveille la tension AC de 230V entre 1 à 3 conducteurs de phase et le conducteur neutre, ainsi que le champ tournant (sens horaire) dans les positions du commutateur rotatif 2 Ph et 3 Ph. En position L1/L2/L3, seul le champ tournant est surveillé, indépendamment de la tension du réseau. La tension d'alimentation L1-N se situe entre 180-250V/50Hz. En cas de défaillance de L1, le relais se déclenche immédiatement sans délai de retour. Avec le commutateur rotatif inférieur sur le panneau avant, deux tensions d'enclenchement et de retour peuvent être réglées, et le nombre de conducteurs de phase surveillés doit être spécifié. U1 : 161V tension de retour et 185V tension d'enclenchement ; U2 : 196V tension de retour et 206V tension d'enclenchement conformément à la VDE 0100, partie 718. Un indicateur LED montre la tension correctement appliquée. En cas de polarité incorrecte ou d'absence d'un conducteur de phase, la LED clignote rapidement. Le délai de retour est réglable avec le commutateur rotatif supérieur de 0,1 à 8 secondes. Pendant la durée du délai de retour, la LED clignote lentement. Le délai d'enclenchement est de 0,5 seconde. La protection maximale de l'appareil est de 16A.
