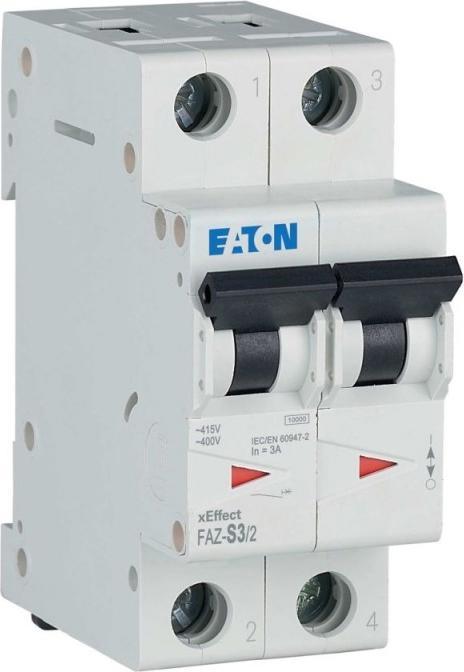

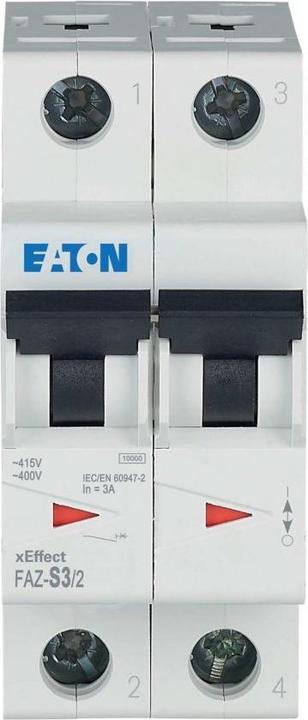

Eaton Disjoncteur Magneto-Thermique 3a

Plage : xEffect
Série : FAZ
Nombre de pôles : 2
Courant nominal : 3 A
Caractéristique de déclenchement : Type S
Tension nominale AC : 230 V
Capacité de coupure : 10 kA
Longueur : 80 mm
Largeur : 35 mm
Profondeur : 73,5 mm

Disjoncteurs miniatures, série FAZ, 6 kA et 10 kA. Monopolaire, bipolaire et tripolaire, disjoncteurs automatiques à déclenchement thermique et magnétique pour montage sur rail DIN. Disponibles avec trois caractéristiques de déclenchement. Capacité de coupure sélectionnable selon la caractéristique : série économique 6 kA ou pleine capacité 10 kA. Système de contact à double rupture avec chambre d'extinction d'arc interne. Mécanisme de déclenchement de stockage avec déclenchement libre. Indication claire de la position du contact par levier de commutation frontal. Grande capacité de serrage des bornes de 0,75 à 16 mm². Compatible avec les rails DIN, conforme à la norme EN 50 022/DIN 46277-3. Conforme aux dispositions de conception B, C et S à la nouvelle norme internationale IEC 898, BS/EN 60-898.

Courbe B : Assure un déclenchement confortable à des courants de 3 à 5 fois la valeur nominale. Protège les circuits avec des courants d'appel pas trop élevés, par exemple, pour les lampes à incandescence, les charges de chauffage, les ménages et les bâtiments pas trop grands.

Courbe C : Déclenchement instantané à des courants de 5 à 10 fois la valeur nominale. Protège les circuits avec des courants d'appel plus importants, par exemple, pour les équipements industriels, les grands bâtiments, les moteurs et les lampes fluorescentes. Application où un déclenchement indésirable se produit avec un déclenchement plus rapide.

Courbe S : Seuil de réponse au court-circuit de 13 à 17 fois le courant nominal. Seuil de surcharge de 1,05 à 1,3 fois le courant nominal. Idéalement adapté à la protection des circuits de contrôle où des courants d'appel très élevés sont attendus, par exemple, pour les transformateurs.
