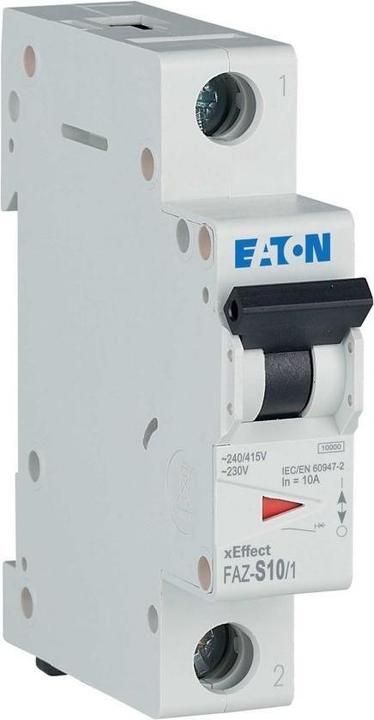

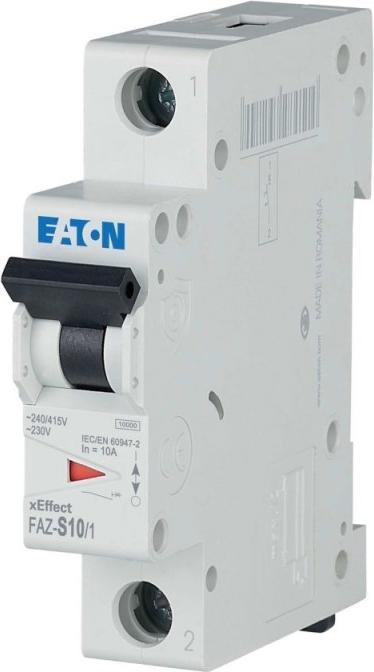

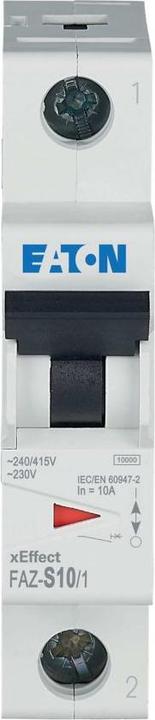

Eaton Disjoncteur 10A unipolaire

Gamme : xEffect
Série : FAZ
Nombre de pôles : 1
Courant nominal : 10 A
Caractéristique de déclenchement : Type S
Tension nominale AC : 230 V
Capacité de coupure : 10 kA
Longueur : 80 mm
Largeur : 17,5 mm
Profondeur : 73,5 mm

Les disjoncteurs de la série FAZ sont disponibles avec des capacités de 6 kA et 10 kA. Ils comprennent des disjoncteurs miniatures monophasés, bipolaires et tripolaires avec déclenchement thermique et magnétique. Ces disjoncteurs miniatures sont conçus pour un montage sur rail DIN et sont disponibles avec trois caractéristiques de déclenchement. Une capacité de coupure optionnelle est disponible selon la caractéristique : 6 kA pour la série économique ou 10 kA pour les valeurs nominales complètes.

Ils disposent d'un système de contact à double rupture avec une chambre d'extinction interne et un mécanisme de ressort de stockage avec libération libre. Il y a une indication claire de la position du contact via un levier de commutation frontal, et les bornes ont une grande capacité, acceptant des tailles de 0,75 à 16 mm².

Ces disjoncteurs sont compatibles avec les rails DIN conformément à la norme EN 50 022/DIN 46277-3 et respectent les réglementations de conception B, C et S selon la nouvelle norme internationale IEC 898, BS/EN 60-898.

La courbe B garantit un déclenchement instantané à des courants de 3 à 5 fois la valeur nominale, protégeant les circuits avec des courants d'appel modérés, tels que les lampes à incandescence, les charges de chauffage, les ménages et les petits bâtiments. La courbe C permet une libération immédiate à des courants de 5 à 10 fois la valeur nominale, adaptée aux circuits avec des courants d'appel plus importants, tels que les installations industrielles, les grands bâtiments, les moteurs et les lampes fluorescentes, où un déclenchement plus rapide est nécessaire pour éviter des arrêts indésirables.

La courbe S a un seuil de réponse au court-circuit de 13 à 17 fois le courant nominal et un seuil de surcharge de 1,05 à 1,3 fois le courant nominal, ce qui la rend particulièrement adaptée à la protection des circuits de commande où des courants d'appel très élevés sont attendus, tels que les transformateurs.
