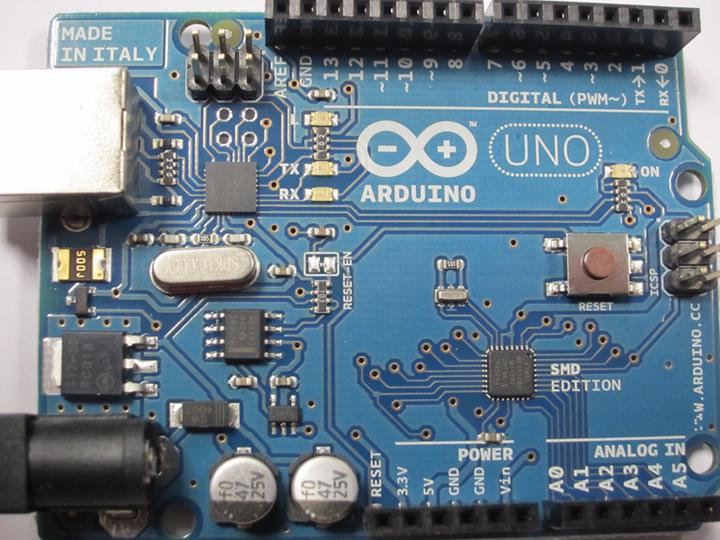

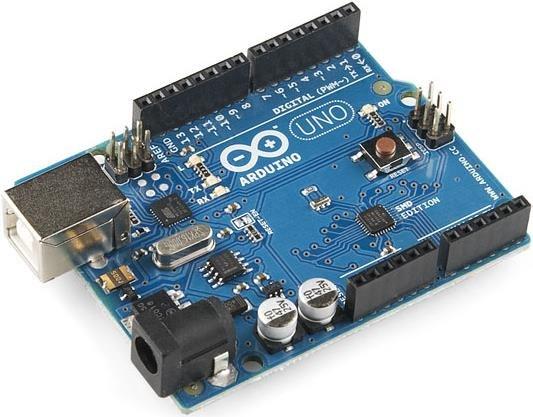

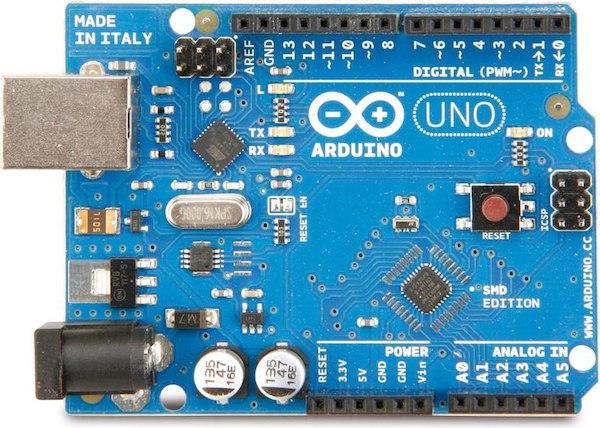

Arduino Uno SMD

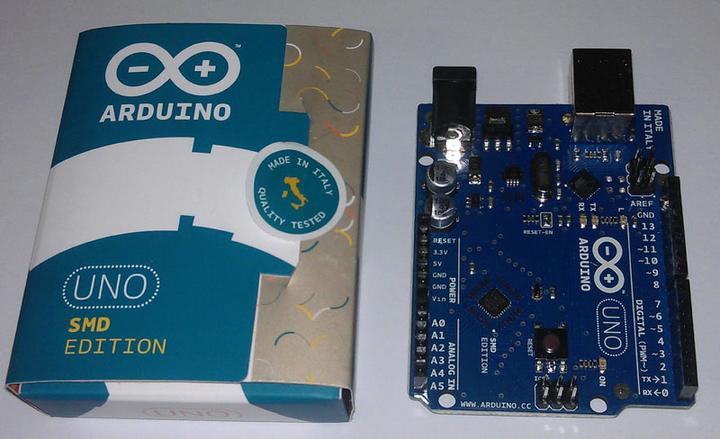

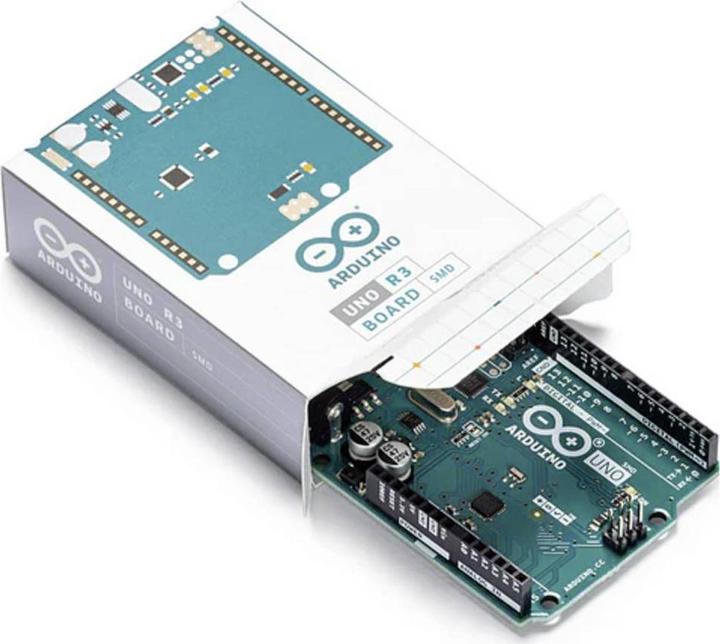

Dernière révision Uno R3 Édition SMD - Vente au détail avec boîte et autocollant Arduino !

L'Édition SMD est techniquement identique à l'Uno.

L'Arduino Uno R2 SMD est une carte microcontrôleur basée sur l'ATmega328. Elle dispose de 14 broches d'E/S numériques (dont 6 peuvent être utilisées comme canaux PWM), 6 entrées analogiques, un cristal de 16 MHz, une interface USB, un connecteur ISP à 6 broches et un bouton de réinitialisation. Elle comprend tout ce qu'il faut pour commencer ; vous pouvez facilement la connecter à votre PC via un câble USB ou l'alimenter à l'aide d'un adaptateur ou d'une batterie.

Sur la carte, se trouve un microcontrôleur ATmega16U2 qui sert de convertisseur USB-série.

Cette nouvelle connexion USB présente quelques innovations techniques : l'ATmega16U2 peut également être reprogrammé, créant de nouvelles possibilités d'application. La carte peut alors être reconnue par l'ordinateur comme un clavier, un joystick ou une interface MIDI.

De plus, aucun pilote n'est désormais requis, et la carte est reconnue par l'ordinateur comme "Arduino", car les cartes ont maintenant leur propre ID USB.

* Microcontrôleur : ATmega328
* Tension de fonctionnement : 5V
* Tension d'entrée (recommandée) : 7-12V
* Tension d'entrée (limites) : 6-20V
* Broches d'E/S numériques : 14 (dont 6 ont une sortie PWM)
* Broches d'entrée analogiques : 6
* Courant continu par broche d'E/S : 40 mA
* Courant continu pour la broche 3.3V : 50 mA
* Mémoire Flash : 32 Ko, dont 0,5 Ko est utilisé par le bootloader
* SRAM : 2 Ko
* EEPROM : 1 Ko
* Fréquence d'horloge : 16 MHz.
