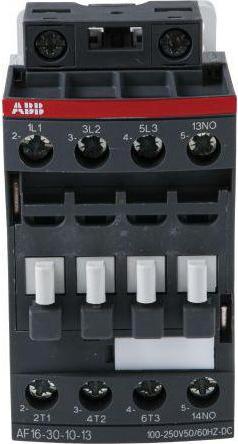

ABB STOTZ-KONTAKT Contacteur 100-250VAC/DC AF16-30-10-13

ABB Stotz S&J Contacteur AF16-30-10-13

Fabricant : ABB Stotz S&J
Désignation : Contacteur 100-250VAC/DC
Type : AF16-30-10-13
Tension de commande nominale Us à AC 50 Hz : 100-250 V
Tension de commande nominale Us à AC 60 Hz : 100-250 V
Tension de commande nominale Us à DC : 100-250 V
Type de tension pour l'activation : AC/DC
Nombre de contacts de fermeture en tant que contacts principaux : 3
Type de connexion du circuit principal : connexion à vis
Courant de service nominal Ie à AC-1, 400 V : 30 A
Courant de service nominal Ie à AC-3, 400 V : 18 A
Puissance de service nominale à AC-3, 400 V : 7,5 kW
Puissance de service nominale NEMA : 7,457 kW
Nombre de contacts auxiliaires en tant que contacts de fermeture : 1
Convient pour montage en série : non

Les contacteurs AF16 tripolaires représentent la série compacte avec commande AC/DC et des plages de tension de bobine très larges. Ils commutent des circuits de puissance avec des moteurs, des charges légèrement inductives ou non inductives. Seulement 4 bobines couvrent des tensions de commande de 20-500 VDC à 24-500 VAC. Ils possèdent une protection contre les surtensions intégrée et ne nécessitent pas d'éléments d'extinction supplémentaires. Tous les contacts auxiliaires de coupure intégrés ou pouvant être ajoutés ultérieurement sont réalisés en tant que contacts miroir selon IEC60947-5-1 Annexe L. D'autres accessoires tels que des temporisateurs, des aides au câblage et des éléments de verrouillage complètent la gamme.
EAN : 3471523110632.
