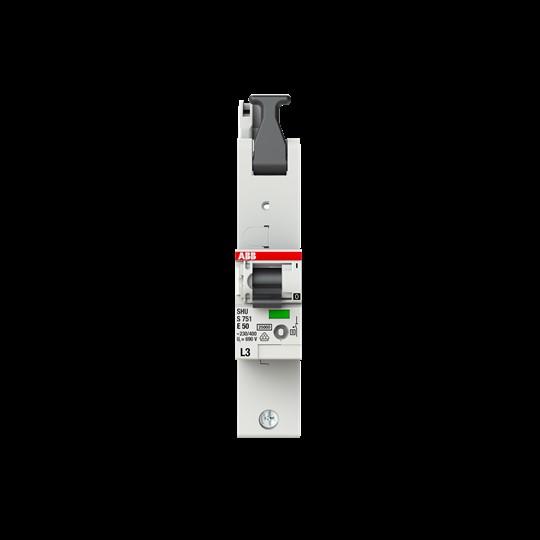

ABB S751-E50L3 HLS S751-E50 L3

ABB Stotz S&J HLS-Interrupteur S751-E50L3

Fabricant : ABB Stotz S&J
Désignation : Interrupteur HLS
Type : S751-E50L3
Caractéristique de déclenchement : autre
Nombre de pôles : 1
Courant nominal : 50 A
Tension nominale : 230 V
Tension d'isolement nominale Ui : 690 V
Capacité de coupure nominale : 25 kA
Conducteur neutre connecté : non
Fréquence : 50 Hz
Catégorie de surtension : 4
Degré de pollution : 3
Résistance aux chocs de tension nominale : 6 kV
Type de montage : Rail de bus
Degré de protection (IP) : IP20
Dimensions (selon DIN 43880) : 6

Les disjoncteurs principaux sélectifs de la série S750 sont certifiés selon la norme DIN VDE 0641-21 en tant qu'interrupteurs de protection de ligne principale (SHU) indépendants de la tension, faciles à utiliser par des non-professionnels et conçus pour la plus haute catégorie de surtension. Leur domaine d'application est varié : en tant que dispositif de séparation au niveau du compteur conformément aux règlements des opérateurs de réseau ou à la norme VDE-AR-N 4101, ainsi que dans toutes les distributions basse tension pour protéger les circuits de distribution et comme dispositif de déconnexion avec fonction de séparation. Il convient de souligner les propriétés de sélectivité particulières qui garantissent une haute disponibilité des installations. La série S750 est conçue pour un montage direct sur un système de rail de bus 4 ou 5 pôles de 40 mm (12 mm x 5/10 mm). Indépendamment de l'intensité de courant nominale du S750, il est possible d'alimenter directement le système de rail de bus via la borne inférieure avec des conducteurs allant jusqu'à 50 mm² et un maximum de 100 A. Les appareils de la famille S750 comprennent une possibilité de verrouillage intégrée, permettant le blocage simultané des 3 pôles d'une alimentation triphasée. Le verrou intégré se verrouille en position marche ou arrêt et peut être sécurisé en outre avec un cadenas, un plomb de fil ou un collier de serrage.
