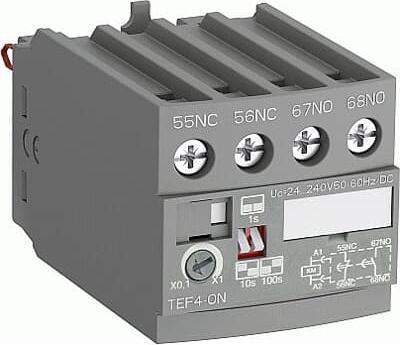

ABB Minuterie/blocage de temporisation à déclenchement retardé 24-240V AC/DC pour montage sur

Les relais temporisés électroniques TEF4, montés à l'avant, sont utilisés pour des tâches de contrôle temporel indépendantes du système de commande et sont disponibles avec un délai de déclenchement et un délai de retour. Les relais temporisés électroniques TEF4 sont fixés et verrouillés à l'avant sur des relais de puissance ou des relais auxiliaires. Un affichage mécanique indique l'état du relais. Les relais temporisés électroniques TEF4 sont alimentés par une connexion directe en parallèle aux bornes de la bobine A1 A2 du relais ou du relais auxiliaire. Pour protéger contre les surtensions dans la bobine du relais, un varistor est intégré dans le relais temporel. Avec TEF4-ON ou TEF4-OFF, des fonctions temporisées jusqu'à 100 secondes sont possibles, indépendamment du système de commande, dans trois plages de temps différentes. Les plages de délai sont sélectionnées à l'aide d'un interrupteur, et le réglage du délai s'effectue avec un commutateur rotatif. La fonction de contrôle temporel est activée en fermant ou en ouvrant l'appareil sur lequel le relais temporel est monté. La version avec délai de retour fonctionne sans tension de commande supplémentaire.
