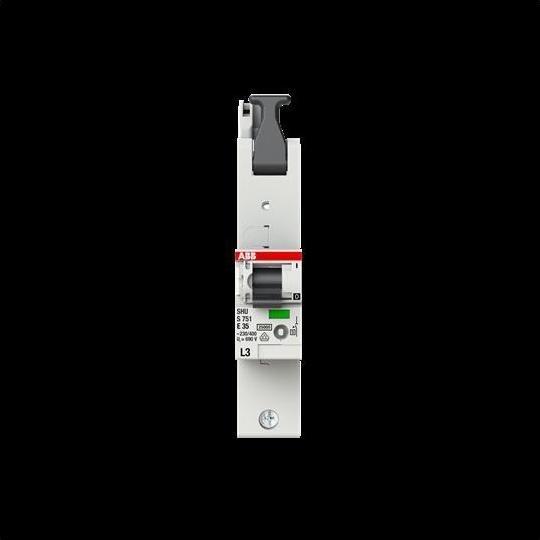

ABB Interrupteur HLS

ABB Stotz S&J HLS-Interrupteur S751-E35L3

Fabricant : ABB Stotz S&J
Désignation : Interrupteur HLS
Type : S751-E35L3
Caractéristique de déclenchement : E
Nombre de pôles : 1
Courant nominal : 35 A
Tension nominale : 230 V
Tension d'isolement nominale Ui : 690 V
Capacité de coupure nominale : 25 kA
Conducteur neutre connecté : non
Fréquence : 50 Hz
Catégorie de surtension : 4
Degré de pollution : 3
Résistance à la tension d'impulsion nominale : 6 kV
Type de montage : Rail DIN
Degré de protection (IP) : IP40
Dimensions (selon DIN 43880) : 6

Les disjoncteurs principaux sélectifs de la série S750 sont certifiés selon la norme DIN VDE 0641-21 en tant qu'interrupteurs de protection de ligne principale (SHU) indépendants de la tension, faciles à utiliser par des non-professionnels et conçus pour la plus haute catégorie de surtension. Leur domaine d'application est varié : en tant que dispositif de séparation au niveau du compteur conformément aux règles de l'opérateur de réseau ou à la norme VDE-AR-N 4101, ainsi que dans toutes les distributions basse tension pour protéger les circuits de distribution et comme dispositif de déconnexion avec fonction de séparation. Les propriétés de sélectivité particulières garantissent une haute disponibilité des installations.

La série S750 est conçue pour un montage direct sur un système de barres collectrices à 4 ou 5 pôles de 40 mm (12 mm x 5/10 mm). Indépendamment de l'intensité de courant du S750, il est possible d'alimenter le système de barres collectrices directement via la borne inférieure avec des conducteurs allant jusqu'à 50 mm² et un maximum de 100 A. Les appareils de la famille S750 comprennent une possibilité de verrouillage intégrée, permettant le blocage simultané des 3 pôles d'une alimentation triphasée. Le verrou intégré se verrouille en position marche ou arrêt et peut être sécurisé en outre avec un cadenas, un plomb métallique ou un collier de serrage.
