ABB Interrupteur FI/LS

Les disjoncteurs FI/LS (RCBO) offrent une protection des personnes et des biens ainsi qu'une protection contre les incendies déclenchés électriquement conformément à la norme DIN VDE 0100-410 et DIN VDE 0100-530. Ils garantissent la protection des circuits monophasés contre les surcharges et les courts-circuits, ainsi qu'une protection contre les courants alternatifs sinusoïdaux et les courants pulsés avec une composante de courant de défaut continu lisse allant jusqu'à 6 mA contre la terre. De plus, ils offrent une protection contre les défauts (protection lors d'un contact indirect), une protection supplémentaire et une protection incendie. Ils répondent aux normes de produit IEC/EN 61009-1 (VDE 0664-20) et IEC/EN 61009-2-1 (VDE 0664-21). Les domaines d'application comprennent les applications domestiques et commerciales.

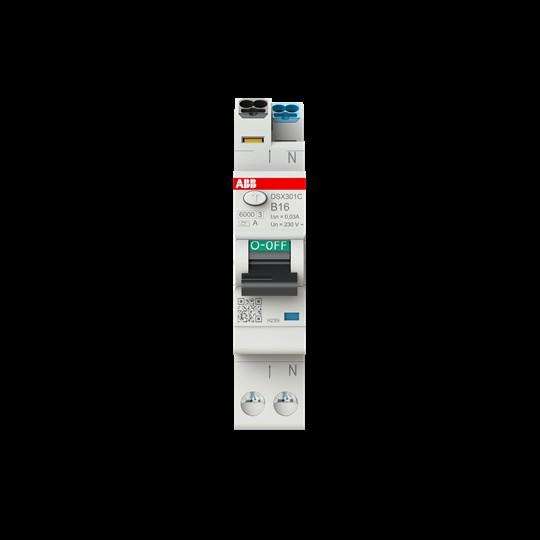

Le design compact du DSX301C FI/LS est optimal pour une utilisation dans des distributions d'énergie où l'espace est limité. La série est équipée d'un courant de défaut différentiel de 30 mA et d'une caractéristique de déclenchement de type B ou C.

Ses bornes de connexion brevetées avec technologie Push-In assurent un contact et une manipulation simples et sûrs. À la borne Push-In supérieure côté sortie, des conducteurs allant jusqu'à 2 x 4 mm² peuvent être connectés. Côté entrée, les barres de phase PSX peuvent être utilisées pour le câblage transversal. Pour l'alimentation, des sections de conducteur allant jusqu'à 10 mm² peuvent être directement connectées à l'appareil via la borne à vis dans la classe de protection IP20. Pour une meilleure visibilité lors de l'alimentation, l'ouverture de connexion de la borne à vis est située au-dessus de la borne flexible pour la barre de phase.

La capacité de coupure nominale selon IEC/EN 61009 est Icn = 6 kA. Le RCBO DSX301C de type A est protégé en 1 pôle (LS) et commutable en 2 pôles.
