ABB Coupe-circuit

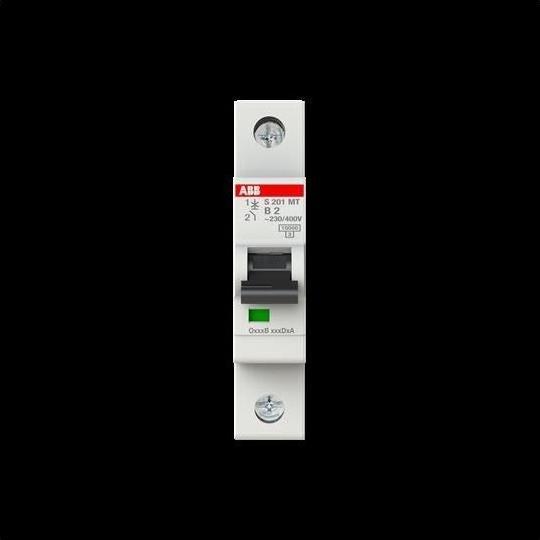

ABB Stotz S&J Disjoncteur à fusible B-Char. S201MT-B2

Fabricant : ABB Stotz S&J
Désignation : Disjoncteur à fusible B-Char. 10kA, 2A, 1P
Type : S201MT-B2
Profondeur d'installation : 69 mm
Caractéristique de déclenchement : B
Nombre de pôles (total) : 1
Nombre de pôles protégés : 1
Courant nominal : 2 A
Tension nominale : 400 V
Tension d'isolement nominale Ui : 440 V
Résistance aux surtensions Uimp : 4 kV
Type de tension : AC
Fréquence : 50..60 Hz
Classe de limitation d'énergie : 3
Montage encastré : non
Conducteur neutre commuté : non
Catégorie de surtension : 3
Degré de pollution : 3
Équipements supplémentaires possibles : oui
Degré de protection (IP) : IP20
Température ambiante pendant le fonctionnement : -40..70 °C
Section de conducteur connectable multibrins : 0,75..25 mm²
Protection contre les explosions : non

Les disjoncteurs de la série S200MT sont spécialement adaptés au secteur ferroviaire et protègent les câbles et les lignes contre les surcharges et les courts-circuits conformément à la norme DIN VDE 0100-430 et DIN VDE 0100-530. Ils respectent les règlements de construction DIN VDE 0641-11 ou IEC/EN 60898-1, DIN VDE 0660-101 ou IEC/EN 60947-2, niveau de danger R26/HL3 selon DIN EN 45545 et classe d'exigence 3 selon NF F 16-101/102 (I2-F3) ainsi que catégorie 1 - classe A/B (montée) selon IEC 61373.

Sa borne de connexion brevetée permet un contact et une manipulation simples et sûrs grâce à une plaque de pression. Pour une meilleure visibilité lors du câblage, l'ouverture de connexion pour les conducteurs est située au-dessus de l'ouverture de connexion pour le rail de phase. L'indication réelle de la position de commutation est affichée par une fenêtre de visualisation, même lorsque le levier de commutation est bloqué. Des sections de conducteur allant jusqu'à 25 mm² peuvent être directement connectées à l'appareil via la borne de connexion avec isolation en classe de protection IP20. L'éventail complet d'accessoires vous offre tout ce dont vous avez besoin pour vos tâches d'installation. Chaque appareil subit avant livraison trois tests intensifs sur la qualité et la performance.
