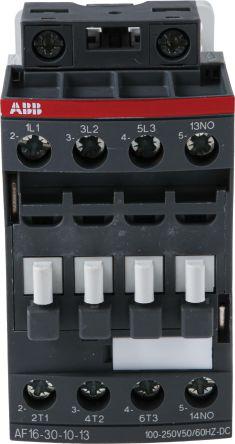

ABB Contacteur 7,5kW 50/60Hz 100-250Vcc

Domaine : Plage AF
Série : AF16
Nombre de pôles : 3
Tension de bobinage : 230 V ac
Courant nominal de contact : 30 A
Tension nominale de contact : 690 V ac
Configuration des contacts : 3 normalement ouverts
Nombre de contacts auxiliaires : 1
Puissance : 7,5 kW
Type de connexion : Fixation par vis
Largeur : 45 mm
Température de fonctionnement max. : +70 °C

Conforme aux normes IEC 60947-1 / 60947-4-7 et EN 60947-1 / 60947-4-1. Contacteurs de la série NF, 3 pôles. Les contacteurs AF sont alimentés en AC/DC. Les contacteurs AF09-AF38 disposent d'une interface électronique de bobinage pour une large plage de tension de commande Ucmin - Ucmax. Quatre bobines suffisent pour couvrir les tensions de commande de 24 à 500 V ac ou de 20 à 500 V dc. Les contacteurs AF.Z avec une bobine Z permettent un contrôle direct via une sortie d'automate programmable avec 24 V dc, 500 mA, et assurent une consommation d'énergie réduite de la bobine de maintien. Les contacteurs AF.Z résistent aux baisses et interruptions de tension (selon SEMI F47-0706). Les contacteurs AF40-AF96 sont principalement utilisés pour le contrôle de moteurs triphasés et de circuits de puissance jusqu'à 690 V ac et 220 V dc. Ces contacteurs ont un design en bloc avec 3 pôles principaux. Les contacteurs AF116-AF140 sont principalement utilisés pour le contrôle de moteurs triphasés et de circuits de puissance jusqu'à 690 V ac, tandis que l'AF146 peut aller jusqu'à 1000 V ac. Les contacteurs AF190-AF370 sont principalement utilisés pour le contrôle de moteurs triphasés et de circuits de puissance jusqu'à 1000 V ac. Ces contacteurs ont un design en bloc avec 3 pôles principaux. Les contacteurs AF sont équipés d'une protection contre les surtensions intégrée et ne nécessitent pas de protection supplémentaire contre les surtensions.
