S Pen trop léger ? Je fabrique un Smart Pen pour le Samsung Galaxy Note 8
18/10/2017
Traduction: traduction automatique
Vidéo: Stephanie Tresch

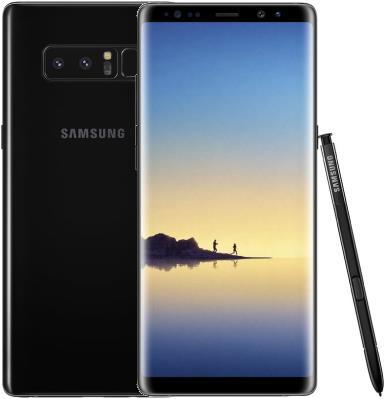

Le Samsung Galaxy Note 8 est livré avec un stylet qui n'est vraiment pas génial. Mais comme le fabricant sud-coréen travaille sur son écosystème, je m'efforce de transformer les pièces de l'écosystème. Je peux ainsi intégrer un S Pen de Samsung dans un stylo à bille.
La critique du Samsung Galaxy Note 8 est extrêmement positive. Un matériel puissant, un appareil photo exceptionnel et le seul téléphone de la génération actuelle des flagships à intégrer un stylet. Sans perdre son étanchéité, bien sûr. Mais le stylet intégré est trop léger et trop fin. Il est possible que le stylet ne vous inquiète pas, mais je suis journaliste et je suis très sensible aux stylos. Mon stylo actuel est un Lamy avec un corps en bois, massif et large. C'est à peu près le contraire du S Pen de Samsung.
Samsung lui-même l'a déjà réalisé en février dernier, en faisant cause commune avec le fabricant de stylos Staedtler et en dotant un crayon de la technologie numérique. C'est ce stylo qui m'a donné l'idée. Les fabricants travaillent toujours de manière économique, afin que la marge sur le prix de vente reste la plus élevée possible. Je suis donc parti du principe qu'un S Pen se compose essentiellement de deux éléments qui peuvent fonctionner indépendamment l'un de l'autre.
- L'étui
- La mine numérique
Plus loin, j'ai pu en déduire que j'étais sans doute capable de démonter le S Pen et de transplanter la mine dans un autre stylo. Après avoir planifié et pensé à plusieurs reprises "Qu'est-ce qui pourrait mal tourner ?", je me rends au Dynamo de Zurich avec la productrice vidéo Stephanie Tresch. Ce que beaucoup ne savent peut-être pas : La Dynamo dispose d'un atelier ouvert où chacun peut réaliser ses projets. La Dynamo met à disposition des outils - y compris de grosses choses comme des torches de soudage et des sableuses - et vous pouvez vous en servir pour bricoler.
Les mauvaises langues de la rédaction prétendent que je ne devrais pas être lâché dans un tel atelier. Je ne vois pas le problème. Car "What could possibly go wrong ?"
Je comprends l'instruction de Stephanie : "Ne fais pas de conneries. J'ai du matériel coûteux qui doit rester intact".
Centimètre par centimètre
Je trouve le premier problème avant même de me mettre au travail avec ma scie à chantourner. Je n'ai aucune idée de l'endroit exact où commence le circuit imprimé de la mine. Je suppose qu'il n'y a pas de mine jusqu'à la rainure du stylo. Cependant, je veux être prudent et ne pas me contenter de scier. Je scie donc un petit morceau à l'arrière du S Pen
.
J'espère que Samsung ne va pas gaspiller de la matière et que l'espace laissé pour la mine va aller jusqu'en haut, parce que si c'est le cas, je pourrai peut-être regarder derrière et voir où se termine la mine.
Je tiens à rappeler que je n'ai aucune idée de ce que je suis en train de faire. Je ne suis d'ailleurs pas vraiment sûr que je m'attaquerais à ce projet sous cette forme si je devais acheter moi-même toutes les pièces détachées. En effet, je suis presque certain que je n'obtiendrais qu'une preuve de concept et non un produit fini. Pour cela, il faudrait sans doute plusieurs itérations du projet "S Ballpoint Pen".
Après la première coupe, c'est la désillusion. Oui, le stylo est creux, mais bêtement, je ne vois rien. La cavité est en forme de croix et fait peut-être deux millimètres de diamètre. Je n'ai certes rien scié, mais je ne suis pas plus intelligent pour savoir où scier et où ne pas scier. Je continue donc tranche par tranche. Chaque fois que je commence, je suis de plus en plus nerveux. Il faut bien que ce fichu circuit imprimé commence quelque part. Chaque tranche qui tombe dans les lambeaux de cuir sous l'établi me rapproche du circuit imprimé. Si je scie trop loin, j'ai gâché mon seul S Pen. L'expérience est terminée. Tout est cassé.
A la fin, il s'avère que j'avais presque raison. Le circuit imprimé, que j'appelle aussi simplement la mine, est encore beaucoup plus court que prévu. Voici à peu près à quoi cela ressemble
.
.
Elle va de la pointe jusqu'à environ un tiers le long de la broche. Je vous conseille néanmoins d'être prudent. Il vaut mieux découper tranche par tranche. Le plastique du stylo est extrêmement facile à couper, cela ne devrait donc pas durer trop longtemps.
Je peux retirer la mine du corps du stylo assez facilement, mais il me faut un peu de force pour le faire. Elle ne semble pas être collée, mais bien encastrée dans le plastique. Mais je réalise que je suis en train de perdre le bouton sur le côté du stylo. Je ne peux pas le simuler sur le stylo. Mais cela ne me semble pas grave, car le smart pen de Staedtler s'en passe et je doute fort que Samsung et/ou Staedtler l'auraient laissé faire si des fonctionnalités avaient été perdues de manière irréversible et non modifiable.
L'installation dans le stylo
Installer la carte électronique démontée, ma mine, dans le stylo est simple. Il n'y a que deux ou trois petites embûches. J'ai volontairement pris un stylo un peu plus large pour pouvoir, je l'espère, y loger facilement la platine. En effet, la plupart des mines de stylo à bille sont plus fines que le circuit imprimé.
En plus, le stylo Caran d'Ache est vraiment agréable à tenir en main.
Je dévisse donc la pointe du stylo, retire la plume et la mine et perce la pointe. Un trou de 4 millimètres fait l'affaire. Je fixe la mine à l'intérieur de la pointe et du stylo avec du Sugru.
Pour ceux qui ne connaissent pas Sugru. Le Sugru est comme de la pâte à modeler, mais il durcit en 24 heures. Sugru a été inventé par Jane Ní Dhulchaointigh, une designer de produits irlandaise de Kilkenny. Le nom est emprunté au gaélique "súgradh", qui se traduit par "jouer". Et vous pouvez l'acheter là-bas chez Galaxus. Je veux dire que vous devriez l'acheter. Parce que Sugru est super.
C'est là que je fais une erreur capitale. Au plus tard à ce stade, le projet devient une preuve de concept et non un produit final. Car l'une des nombreuses caractéristiques de Sugrus est l'isolation. La pièce isole le courant électrique. Or, j'en ai besoin pour alimenter le stylo. Donc, si vous voulez vous lancer dans ce projet, fixez le haut du stylo avec Sugru et fixez la pointe en bas du stylo avec quelque chose qui n'est pas isolant.
En outre, le stylo a une pointe en métal, ce qui ne facilite pas non plus les choses. Mais au moins, si je continue à retirer la pointe du stylo et à nettoyer le Sugru, ça va très bien. Ce n'est pas très élégant. C'est une preuve de concept.
A la fin, j'ai quelque chose qui fonctionne parfaitement, mais qui a besoin d'au moins une itération supplémentaire. Mais je dois me consacrer à d'autres projets et Stéphanie a également d'autres tournages prévus. Mais si vous voulez vraiment que nous terminions le projet proprement, faites-le nous savoir dans les commentaires. Ou alors : que devons-nous construire ensuite ? Nous sommes ouverts aux idées.
En outre, nous voulons savoir : Qu'avez-vous déjà construit ? Parce que c'est très amusant, n'est-ce pas ?
